博达 S3956M交换机开箱

摩泰光电实验室购买了一台博达 S3956M交换机，可以测试1G/10G SFP产品系列，下面带大家一起进行开箱验收。

表1 设备官方描述信息

        设备开箱内含主机一台，配件一盒（一根三脚电源线、一根MINI-USB转DB9串口线、螺丝与机架角铁、塑料脚垫、质保单）。

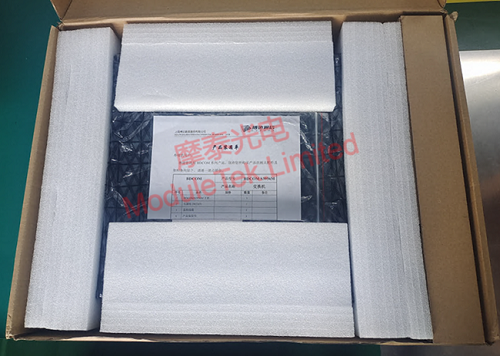

图1 博达 S3956M包装

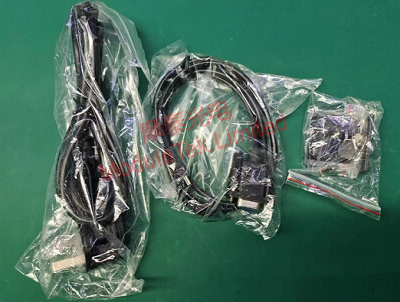

图2 博达 S3956M配件

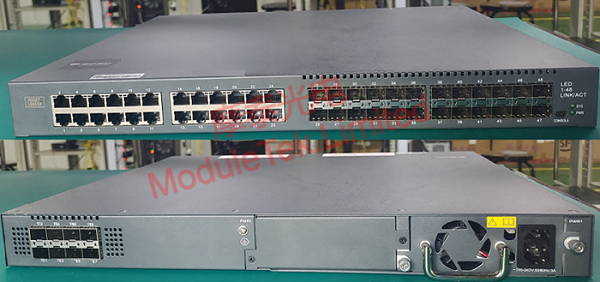

        前面板主要有24个RJ45口，24个1G SFP接口，1个MINI-USB串口；背面板主要有8个10G SFP接口，2个外置电源接入槽，其中一个已接入交流电源模块。

图3 博达 S3956M前面板/背面板

        接入电源线对设备进行上电。

图4 博达 S3956M设备上电

        使用MINI-USB转DB9串口线，PC通过串口连接到交换机；设备默认波特率：9600，账号/密码：admin，登录控制台，执行命令“show version ” ，查看设备型号与系统版本信息。

图5 进入控制台查看系统信息

        使用RJ45双绞线，接入交换机RJ45口，使用浏览器访问WEB管理界面；缺省IP：192.168.0.1（可自行配置），账号/密码：admin。

        注：交换机支持对 HTTP 访问的控制，只有在开启 HTTP 服务时，交换机和 PC 才有 HTTP 协议交互，当关闭 HTTP 服务时，HTTP 协议交互就停止。在控制台使用如下指令对交换机HTTP访问进行配置。

        Switch#configure terminal //进入全局配置模式

        Switch_config#ip http server //开启 HTTP 服务

        Switch_config#ip http http-access enable //配置 HTTP 访问模式

        Switch_config#ip http ssl-access enable //配置 HTTPS 访问模式

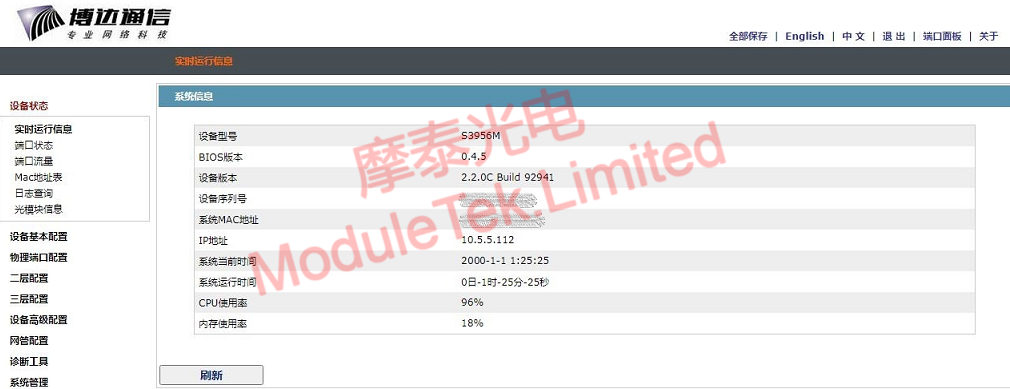

图6 WEB管理界面

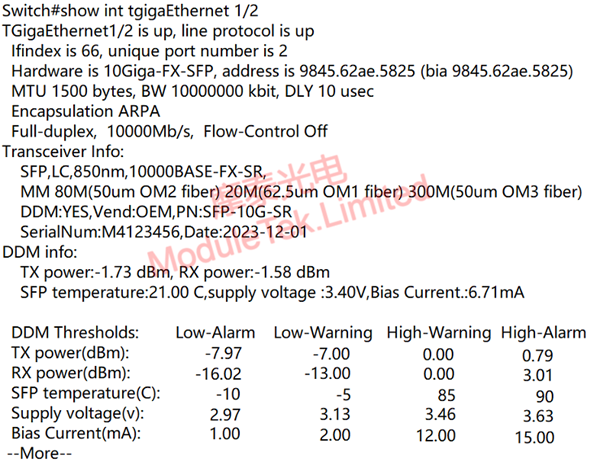

        接入摩泰10G SR光模块，交换机可以正确识别模块类型。

图7 交换机识别光模块

      摩泰光电的光模块产品可以很好的兼容博达的相关设备，欢迎大家选购。
