NVIDIA/MELLANOX公司有型号MMA2L20-AR的光模块产品，可以在单模光纤支持25G以太网传输10KM，摩泰光电实验室对该产品样机进行了测试，方便大家进一步了解该产品的性能指标和实际上机使用效果。

1、产品简介

MELLANOX MMA2L20-AR 光模块在25G 标准单模光纤(SMF) G.652上支持10KM的链路长度。官方关键参数信息与模块实物外观如下：

表1 MELLANOX MMA2L20-AR 光模块官方描述

Ordering Part Number	Description
MMA2L2O-AR	Optical transceiver,25GbE,25Gb/s,SFP28,LC-LC,1310nm,LR up to 10km
Parameter		Min	Type	Max	Units	Notes
Power Supply Voltage		3.135	3.3	3.465	V	---
Power consumption		---	---	1.5	W	---
Operating case temperature		0	---	70	℃	---
Link Distance with ITU-T G.652.D		0.002	---	10	km	---
Average launch power		-7	---	2	dBm	---
Receiver Sensitivity (OMA)		---	---	-12	dBm	1
Stressed Receiver Sensitivity (OMA)		---	---	-9.5	dBm	2
Notes: 1.Hit ratio 5x10^-5per sample. 2.Measured with conformance test signal at receiver input for BER =5x10^-5.

图1 MELLANOX MMA2L20-AR 光模块实物图

2、模块上机识别

将MMA2L20-AR模块接入MELLANOX MCX4121A-ACAT网卡，接入跳线，模块可以正常LINK，端口指示灯亮起；模块信息可以被交换机正常识别，如模块类型、型号、厂商名、序列号、波长、传输距离等；可以读取DOM数据，且DOM数据均在阈值范围内，无告警现象。接口在自动FEC模式下，自适应到FC-FEC模式。

表2 MELLANOX MMA2L20-AR 光模块上机识别

项目	服务器/网卡读取信息
LINK
识别

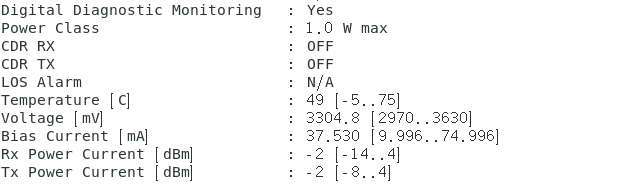

DOM数据

3、模块关键参数测试

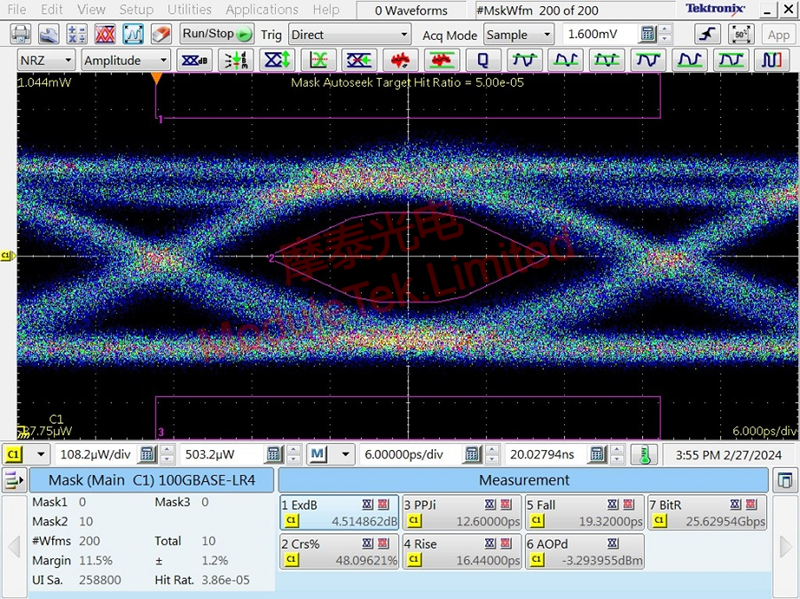

a.实验室模块外壳45℃条件下，对MMA2L20-AR样品模块在测试版上的性能指标进行测试，测试结果如下；

表3 MELLANOX MMA2L20-AR 光模块性能指标

参数	测试数据	单位	备注
发射光功率	-2.8	dBm
接收灵敏度（不过纤）	-17.5	dBm	5E-5误码率
接收灵敏度（过10km光纤）	-17.6	dBm	5E-5误码率
功耗	0.9	W
