迈普 NSS3330-30TXF-AC交换机开箱

     摩泰光电实验室购买了一台迈普 NSS3330-30TXF-AC交换机，可以测试1G/10G SFP系列产品，下面带大家一起进行开箱验收。

表1 设备官方描述信息

        设备开箱内含主机一台，配件一盒（包含两根电源线、一根RJ45转DB9串口线、一根接地线、一包螺丝与机架角铁、安装说明书）。

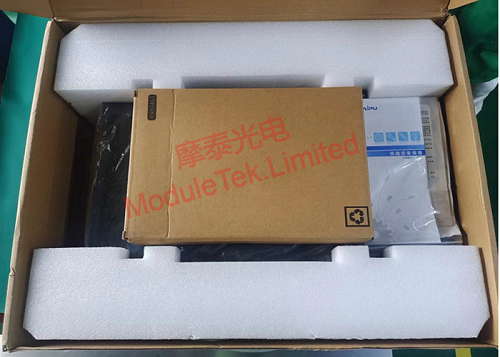

图1 迈普 NSS3330-30TXF-AC包装

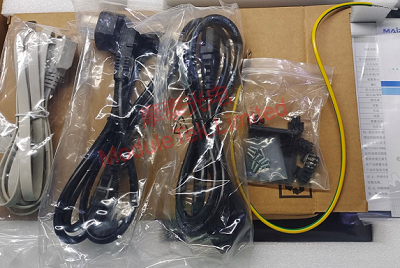

图2 迈普 NSS3330-30TXF-AC配件

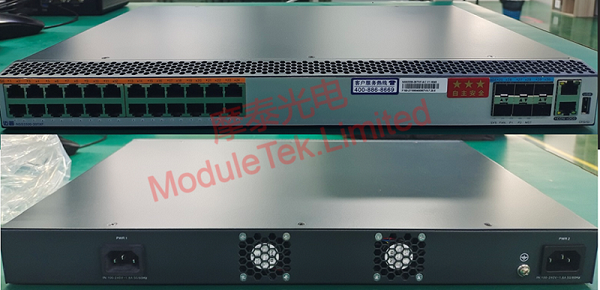

        前面板主要有24个RJ45口，6个10G SFP接口(支持1G，10G)，1个RJ45串口，1个USB口，1个DC0带外管理口；背面板主要有2个内置交流电源插孔，2个风扇排风孔。

图3 迈普 NSS3330-30TXF-AC前面板/背面板

        接入电源线对设备进行上电。

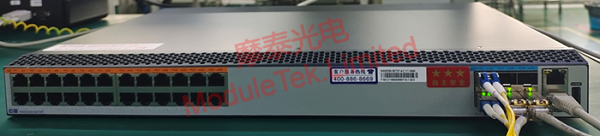

图4 迈普 NSS3330-30TXF-AC设备上电

        使用RJ45转DB9串口线，PC通过串口连接到交换机；设备默认波特率：9600，无账号密码，登录控制台，执行命令“show version ” ，查看设备型号与系统版本信息。

图5 进入控制台查看系统信息

        SFP口支持1G、10G速率，可以通过如下方式切换接口速率，在接口配置模式下，执行命令“speed speed ” ，配置接口速率。

        备注： “speed" 为实际可选速率，可以通过使用? 获得speed提示符下可以执行的命令列表。

图6 配置接口速率与双工模式

        接入摩泰10G LR光模块，执行命令“show optical all detail ” ，交换机可以正确识别模块类型。

图7 交换机识别光模块

      摩泰光电的光模块产品可以很好的兼容迈普的相关设备，欢迎大家选购。
