CISCO SFP-25G-SL 光模块样品报告

发布时间：2024-01-03

        思科/CISCO公司有型号SFP-25G-SL的光模块产品，可以在多模光纤支持25G以太网传输30M，摩泰光电实验室对该产品样机进行了测试，方便大家进一步了解该产品的性能指标和实际上机使用效果。

1、产品简介

        CISCO SFP-25G-SL 光模块在OM3/OM4上支持20/30M的链路长度；该模块需要主机端口上FEC模式为RS-FEC。官方关键参数信息与模块实物外观如下：

                                                                              Cisco SFP -25G- SL

                                                                               The Cisco 25GBASE- SL Module supports a link length of 20/30m on OM3/4 MMF .

                                                                               The Cisco SFP -25G- SL ( Short Link ) module requlres RS - FEC on the host ports

表1  CISCO SFP-25G-SL 光模块关键参数

Product Max Power
Consumption ( W )		 Transmit Power ( dBm )* Receive Power ( dBm )* Transmit and Receive Wavelength ( nm )
Maximum Minimum Maximum Minimum
SFP -25G- SL 1.2 2.4 -8.4 2.4 -10.3 840 to 860

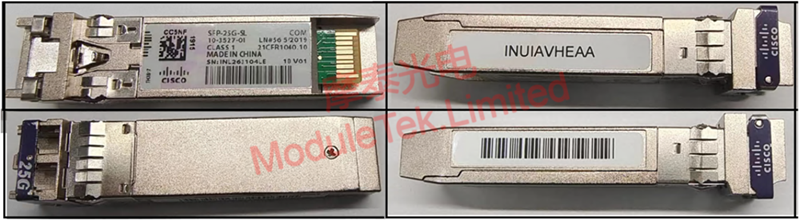

CISCO SFP-25G-SL 光模块实物外观

图 1  CISCO SFP-25G-SL 光模块实物外观

2、模块上机识别

        将SFP-25G-SL模块接入CISCO N9K-C93180YC-EX交换机，接入跳线，模块可以正常LINK，端口指示灯亮起；模块信息可以被交换机正常识别，如模块类型、厂商名、型号、序列号、速率、传输距离等；可以读取DOM数据，且DOM数据均在阈值范围内，无告警现象。

表2  CISCO SFP-25G-SL 光模块上机识别

项目 交换机读取信息
LINK

识别

DOM数据

FEC模式


3、模块关键参数测试

        实验室模块外壳45℃条件下，对SFP-25G-SL样品模块在测试板上的性能指标进行测试，测试结果如下；

表3  CISCO SFP-25G-SL 光模块

  参数 测试数据 单位 备注
  发射光功率 -0.5 dBm
  接收灵敏度（不过纤） -13.7 dBm 5E-5误码率
  接收灵敏度（过30m OM4光纤） -13.1 dBm 5E-5误码率
  功耗 0.731 W

        样品模块外壳45℃光眼图测试，眼图模板与参数如下：

CISCO SFP-25G-SL 光模块眼图
图 2  CISCO SFP-25G-SL 光模块眼图

表 4  CISCO SFP-25G-SL 光模块眼图参数

温度(℃) 消光比(dB) P-P抖动（ps） 上升时间（ps） 下降时间（ps） Margin值（%）
45 4.16 11.82 15.90 17.82 41.9

      从实际测试情况来看，该模块关键参数指标符合CISCO官方宣称。

      摩泰光电竭诚为您服务。
