JUNIPER JNP-SFP-25G-SR 光模块样品报告

发布时间：2024-01-03

        瞻博/JUNIPER公司有型号JNP-SFP-25G-SR/740-068639的光模块产品，可以在多模光纤支持25G以太网传输100M，摩泰光电实验室对该产品样机进行了测试，方便大家进一步了解该产品的性能指标和实际上机使用效果。

1、产品简介

        JUNIPER JNP-SFP-25G-SR 光模块在25G 标准多模光纤(MMF) 50/125um上，主机开启FEC协商情况下支持100M的链路长度。官方关键参数信息与模块实物外观如下：

表1 JUNIPER JNP-SFP-25G-SR 光模块官方关键参数

Part Number 740-068639
Speed 25 Gigabit Ethernet
Product Type Optical Transceiver
Transmitter wavelengths ( range ) 840 nm to 860 nm
Transmitter output power , each lane ( minimum ) -8.4 dBm
Transmitter output power , each lane ( maximum ) 2.4 dBm
Receiver input power , each lane ( minimum ) -10.3 dBm
Receiver input power , each lane ( maximum ) 2.4 dBm
Cable type MMF
Core size / cladding 50/125 μm
Fiber grade OM3                           OM4
Effective modal bandwidth 2000 MHz x km         4700 MHz x km
Distance 70 m                           100 m
Maximum Power consumption ( W ) 1.5 W


JUNIPER JNP-SFP-25G-SR 光模块实物图
图1 JUNIPER JNP-SFP-25G-SR 光模块实物图

2、模块上机识别

        将JNP-SFP-25G-SR模块接入JUNIPER QFX5200-48Y交换机，接入跳线，模块可以正常LINK，端口指示灯亮起；模块信息可以被交换机正常识别，如模块类型、厂商型号等；可以读取DOM数据，且DOM数据均在阈值范围内，无告警现象。

表2  JUNIPER JNP-SFP-25G-SR 光模块上机识别

项目 交换机读取信息

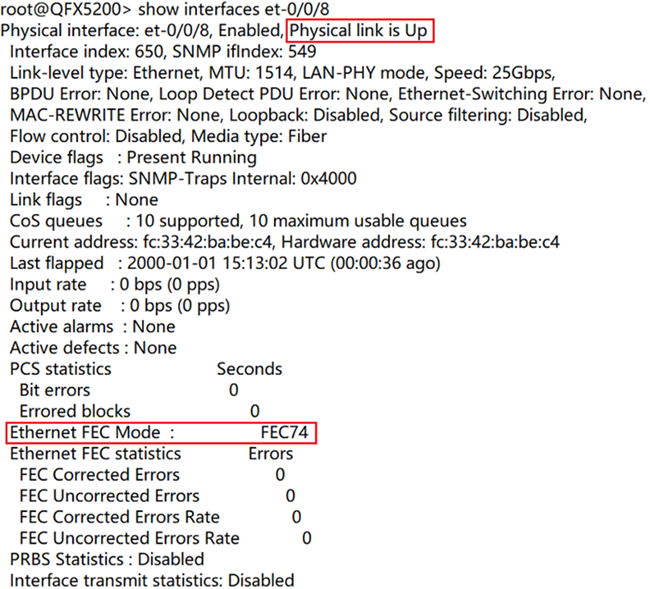

LINK

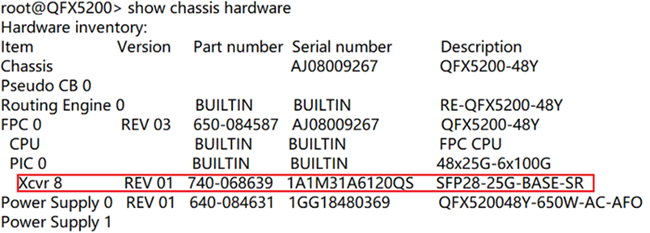

识别

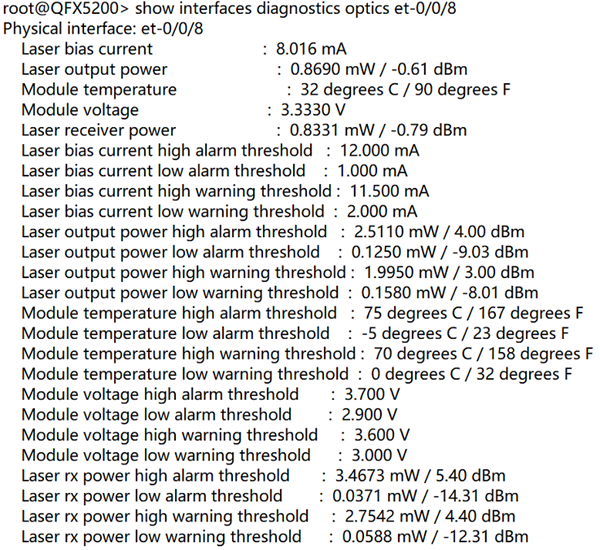

DOM数据


3、模块关键参数测试

        a.实验室模块外壳45℃条件下，对JNP-SFP-25G-SR样品模块在测试版上的性能指标进行测试，测试结果如下；

表3  JUNIPER JNP-SFP-25G-SR 光模块性能指标

  参数 测试数据 单位 备注
  发射光功率 -1.15 dBm
  接收灵敏度（不过纤） -13.9 dBm 5E-5误码率
  接收灵敏度（过100m OM4光纤） -11.2 dBm 5E-5误码率
  功耗 0.831 W

        b.样品模块外壳45℃光眼图测试，眼图模板与参数如下：

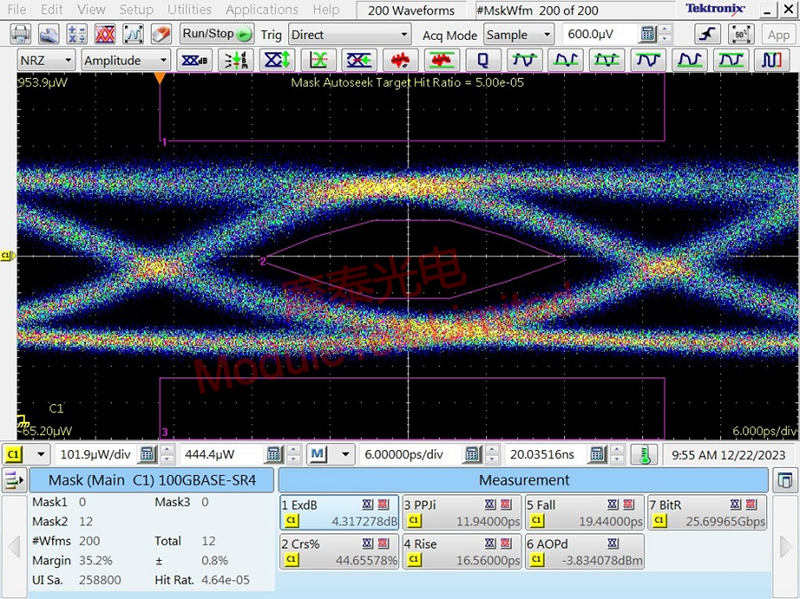

JUNIPER JNP-SFP-25G-SR 光模块眼图
图 2  JUNIPER JNP-SFP-25G-SR 光模块眼图

表 4 JUNIPER JNP-SFP-25G-SR 光模块眼图参数

温度(℃) 消光比(dB) P-P抖动（ps） 上升时间（ps） 下降时间（ps） Margin值（%）
45 4.32 11.94 16.56 19.44 35.2

      从实际测试情况来看，该模块关键参数指标符合JUNIPER官方宣称。

      摩泰光电竭诚为您服务。
