EXTREME交换机如何查看端口状态与光模块信息

        光模块在交换机上工作时通常需要通过读取模块内部信息来了解其工作状态，比如模块连接情况与实时收发光、温度等，通过识别模块信息可以检测模块与交换机的编码兼容性；那么如何在使用过程中查看光模块工作状态以及内部信息呢？

        下面以摩泰SFP-10G-LR-BIDI光模块接入EXTREME X690-48x-2q-4c交换机为例，为大家展示在EXTREME交换机上读取接入的光模块信息的具体操作。

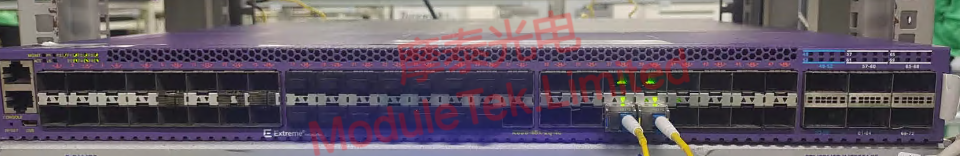

图1 光模块接入交换机示意图

1. 光模块的状态

        执行命令“show port port_number configuration ” ，查看接口信息，该命令后添加no-refresh 可取消自动刷屏；

        该命令下输出的信息含接口速率、双工模式、模块类型、模块link状态（state为A是光模块工作的前提条件)，同时提供了不同字符内容的解析。

        说明：port_number 为模块所在的接口号，可以根据交换机面板确定接口号；不知道接口接口号的情况下，可以不输入，此时将输出所有接口的信息。

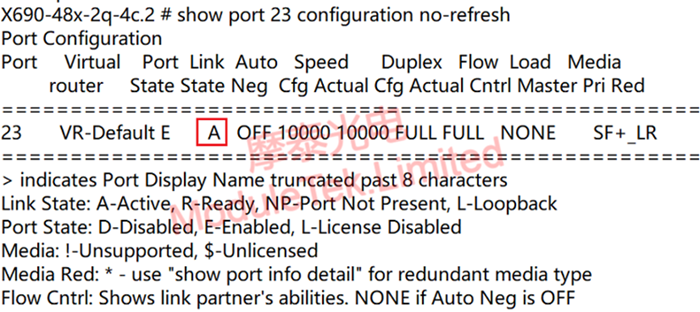

图2 光模块link up状态

2. 交换机对模块的识别

        执行命令“ show ports port_number transceiver information detail” ，查看接口上光模块的识别信息与数字诊断。

        该命令下输出内容有两部分信息，一部分为模块识别信息，含模块类型、型号、厂商、序列号、波长等，非EXTREME认证模块Media Type将显示Unsupported作为告警；

        另一部分信息包括实时数据诊断以及阈值范围，同时提供了状态信息，状态为“Normal”表示DDM数据一切正常，可以通过关注该状态来了解两端设备上的光模块工作状态是否正常。

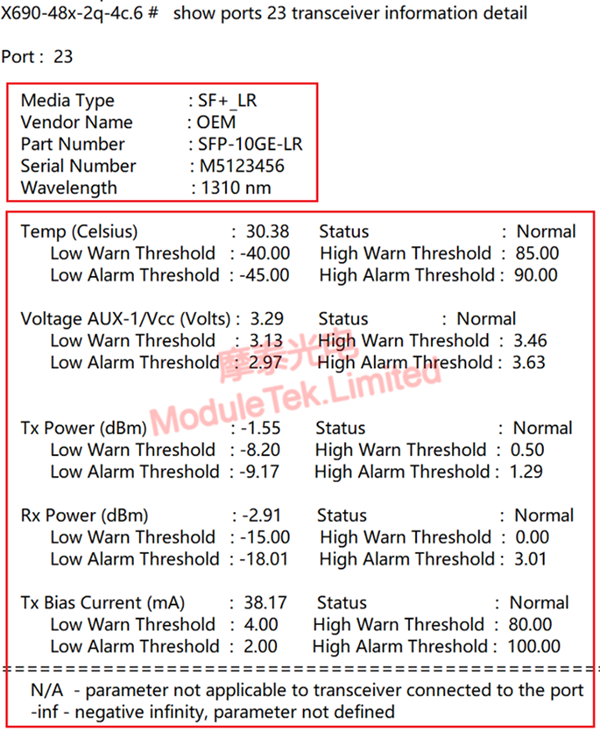

图3 光模块识别与数字诊断
