PON网络的数据传输方式介绍

       PON网络通过一根光纤同时接入多个用户，实现点到多点(P2MP)的传输应用。数据传输方向上看，从OLT到ONU称为下行链路，从ONU到OLT称为上行链路，下行链路和上行链路以全双工的方式实现传输。下图是PON网络的数据传输原理示意图，它具有如下典型特点：

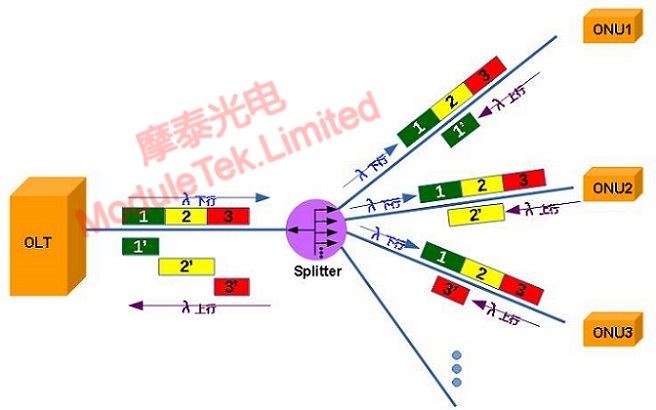

图1 PON网络的数据传输原理示意图

       1、PON网络采用不同的波长来实现上下行的数据在同一根光纤中传输。下行波长一般选择1490nm或者1577nm，上行波长一般选择1310nm或者1270nm，广电的CATV业务使用第三波长1550nm。之所以这样选择，主要是标准制定的时候会将成本比较低的器件放在多点侧的发端，降低PON网络的部署成本。

       2、PON下行采用广播的方式传输数据。下行链路受限于无源分光器的物理特性，OLT发出的数据经过无源分光器后平均分配到每一路ONU，每一路ONU都能收到其他ONU的数据。为了保证数据的安全，ONU会主动过滤不属于自己的数据，同时，OLT发送的数据会进行加密，密匙由每个ONU产生并发给OLT，确保ONU的数据很难被其他ONU解密。

       3、PON上行采用TDMA的方式传输数据。TDMA的信道分割机制可以避免同波长光信号叠加而发生数据“碰撞”，从而公平地共享主干光纤和资源。它将上行链路分成不同的时隙，再将这些时隙根据需要分给不同的ONU，ONU在属于自己的时隙发送数据。

       需要注意，ONU的发光时间严格受OLT指定，它是不会主动发光的，也不会长时间发光的。所以PON链路上的OLT光模块发射端工作在连续模式，而ONU光模块发射端工作在突发模式。一旦某个ONU主动发光了或者长时间发光了，就是一个“流氓ONU”，会影响整个PON口下的业务。
