SFP光模块插拔解锁方式说明

        光模块结构及对应的主机光口共同遵循MSA的标准，对外壳尺寸，解锁方案都定义了统一的标准，使光模块能够与主机上的光口顺利插入固定，以及顺畅的解锁拔出，SFP与QSFP是目前市场上主流设备的光口类型。

2. SFP光模块插拔及解锁方法

        SFP接口是目前市场上主机接口密度最高的一种封装接口。SFP光模块使用时首先需要确认主机上的端口是SFP类型的，将SFP模块对准光口水平推进，用手指按入到位，光口的方向如图所示，使光模块的底部接触光口的锁扣弹片。

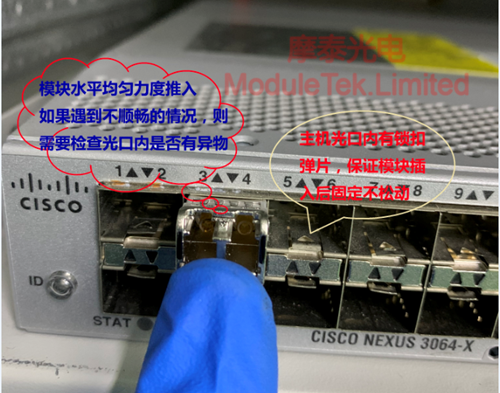

图1 SFP光模块安装图

        安装好光模块之后，水平插入对应的光纤（多模光模块插入多模光纤，单模光模块插入单模光纤）插入光纤跳线时能够听到轻微的“啪”的声音或感到轻微震动则说明光纤已经插入到位。光模块插入设备后，请再拔一下光模块检查是否安装到位，轻轻向外拔若拔不出则表示安装到位。

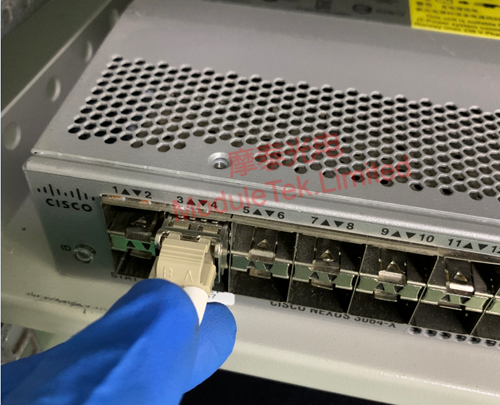

图2 光模块上接入跳线

        需要拔出光模块时，先将光纤拔出，然后再打开光模块上的拉环，水平拔出（禁止未打开拉环直接强力向外拔，这样不但无法正常拔出模块，同时也会造成主机内部的锁扣弹片变形而影响后续的模块插拔解锁），拔出后不用的光模块注意盖上防尘帽避免内部光路被污染。

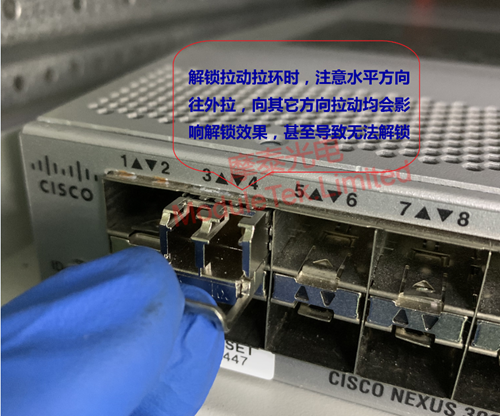

图3 SFP光模块解锁拔出
