PON（无源光网络）及其网络架构介绍

       PON是Passive Optical Network(无源光网络)的简称，通过一根光纤同时接入多个用户，是目前固定网络接入的主流技术。国内2006年开始规模使用，从最初的家庭和商业用户接入，到现在逐渐向大型企业园区和行业网扩展，应用场景越来越丰富。

       PON是一种点到多点(P2MP)的光网络结构，由光线路终端OLT、光网络单元ONU和光分配网络ODN组成，网络架构如下图所示：

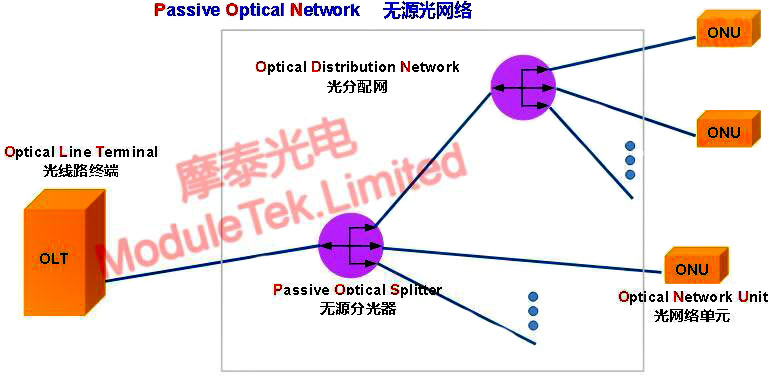

图1 PON的网络架构图

       OLT：光线路终端(Optical Line Terminal)，简单理解就是光纤网络传输的“上游”运营商侧设备端，作用是通过一个或多个ODN光纤分配网与用户侧的ONU通信。OLT设备一般部署于运营商基站，或者业务节点机房。

       ONU：光网络单元(Optical Network Unit)，属于用户侧的设备，用来负责接收OLT发送的数据，并直接为用户提供服务。OLT与ONU的关系为主从通信关系，OLT对来自于ONU的信令和监控信息进行管理。

       ODN：光分配网络（Optical Distribution Network），是指OLT和ONU之间由接入光纤线路和光分路器组成的无源光分配网络，作为ONU和OLT之间的物理连接 ，为二者提供光传输通道。ODN内部可以采用一级分光，也可以采用二级分光，实际工程中二级分光居多。

       PON在不同的网络发展阶段演进出各种不同的技术方案，比如早期的窄带PON、APON、BPON，当下流行的EPON、GPON、10G EPON、XG-PON、XGS-PON，以及今后的50G-PON等，不同PON技术间的区别虽然比较大，但从用户使用的角度看，主要区别只在于线路速率、可用带宽和工作波长等几个方面，网络架构的原理基本类似。

      值得注意的是，PON之所以被称为“无源光网络”，指的是ODN光分配网络这一部分无源，也就是ODN中不含有任何电子器件及电源，全部由光分路器(Splitter)、光纤连接器等无源物理光学器件组成。PON网络架构中的OLT和ONU还是属于有源设备。
