摩泰光电QSFP-100G-SR4-C-G11光模块测试报告

发布时间：2024-12-11
        摩泰光电推出了一款型号为QSFP-100G-SR4-C-G11的多模光模块，可以支持100G以太网应用，摩泰光电实验室对该型号样品进行了测试，方便大家进一步了解该模块的关键参数和实际在主机上的使用效果。
1、产品简介
        摩泰光电 QSFP-100G-SR4-C-G11模块的关键参数，见表1所示：
表1 摩泰光电 QSFP-100G-SR4-C-G11模块的关键参数
物理层接口
最远传输距离（m）
工作温度（℃）
光纤类型
光纤接口类型
波长（nm）
发射光功率@每通道（dBm）
接收光功率@每通道（dBm）
最大功耗（W）
100GBASE-SR
100@OM4
0 ~ 70
MMF
MPO
850
-8.4 ~ 2.4
-10.3 ~ 2.4
2

        摩泰光电 QSFP-100G-SR4-C-G11模块实物图，见图1所示：
图1 摩泰光电 QSFP-100G-SR4-C-G11模块实物图
2、模块上机识别
        摩泰光电 QSFP-100G-SR4-C-G11支持100G速率，将模块插入 CISCO Nexus9000 C93180YC-EX交换机上，测试模块可以正常Link，端口指示灯点亮；模块识别信息正常，DOM正常，具体测试数据见表2所示：
表2 摩泰光电 QSFP-100G-SR4-C-G11光模块在CISCO Nexus9000 C93180YC-EX交换机上的Link、识别、DOM信息

模块在CISCO Nexus9000 C93180YC-EX交换机100G端口
LINK
识别
DOM数据

3、模块关键参数测试
        在摩泰光电实验室，外壳温度70℃下，对QSFP-100G-SR4-C-G11光模块样品的关键参数进行测试，测试结果见表3所示：
表3 摩泰光电 QSFP-100G-SR4-C-G11光模块关键参数
通道号
发射光功率（dBm）
接收灵敏度@5E-5（过100m@OM4光纤）（dBm）
功耗（W）
CH1
-1.86
-12.61
1.74
CH2
-2.36
-12.97
CH3
-2.12
-13.39
CH4
-1.84
-12.10

        外壳温度70℃下，对QSFP-100G-SR4-C-G11光模块样品的光眼图进行测试，测试结果见表4所示：
表4 摩泰光电 QSFP-100G-SR4-C-G11光模块光眼图

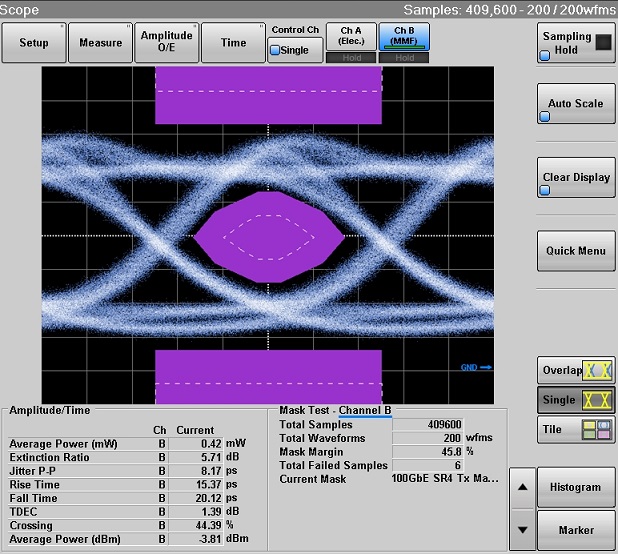

CH1的光眼图
CH2的光眼图
CH3的光眼图
CH4的光眼图

        光眼图参数见表5所示：
表5 摩泰光电 QSFP-100G-SR4-C-G11光模块光眼图参数
通道号
消光比(dB)
P-P抖动（ps）
上升时间（ps）
下降时间（ps）
Margin值（%）
CH1
5.71
8.17
15.37
20.12
45.8
CH2
5.93
8.75
15.76
19.97
41.6
CH3
5.71
8.17
15.37
20.12
45.8
CH4
5.93
8.75
15.76
19.97
41.6

      实际测试数据显示摩泰光电 QSFP-100G-SR4-C-G11光模块关键参数符合摩泰光电数据手册定义，并与CISCO官方宣传的同类型模块性能相当。
      摩泰光电可以提供性价比优良的QSFP-100G-SR4光模块产品，欢迎大家选购。
