摩泰光电有型号SFP-OC48-LR2-DWDM-52.52-C-D12的光模块产品,可以在单模光纤支持GE以太网传输120km,摩泰光电实验室对该产品样机进行了测试,方便大家进一步了解该产品的性能指标和实际上机使用效果。
1、产品简介
        摩泰光电 SFP-OC48-LR2-DWDM-52.52-C-D12 光模块在GE 标准单模光纤(SMF)G.652上支持120km的链路长度,支持商业温度范围(0~70℃),官方订货信息与模块外观如下:
/IMG/an_IMG/0023501.JPG
图1 SFP-OC48-LR2-DWDM-52.52-C-D12官方订货信息

SFP-OC48-LR2-DWDM-52.52-C-D12实物外观
图2 SFP-OC48-LR2-DWDM-52.52-C-D12实物外观
2、模块上机识别
        将SFP-OC48-LR2-DWDM-52.52-C-D12模块接入CISCO N9K-C93180YC-EX交换机,接入跳线,模块可以被交换机正常识别,如厂商名、传输速率、波长、传输距离等;可以读取DOM数据,且DOM数据均在阈值范围内,无告警现象。
表1 SFP-OC48-LR2-DWDM-52.52-C-D12上机识别
项目
交换机读取信息
识别
DOM数据

3、模块关键参数测试
        a.分别在模块外壳0℃、35℃、70℃的实验室条件下,对SFP-OC48-LR2-DWDM-52.52-C-D12样品模块在测试板上的性能指标进行测试,灵敏度测试要求为5分钟无误码,光功率及功耗在模块稳定工作状态下读取。测试结果如下;
表2 SFP-OC48-LR2-DWDM-52.52-C-D12关键参数
外壳温度
发射光功率
自环回不过光纤灵敏度
自环回过120km光纤灵敏度
功耗
0℃
1.76dBm
-32.1dBm
-32.5dBm
1009mW
35℃
1.99dBm
-33.1dBm
-32.8dBm
973.5mW
70℃
2.09dBm
-33.7dBm
-32.6dBm
1079mW

        b.样品模块外壳35℃光眼图测试,眼图模板与参数如下:

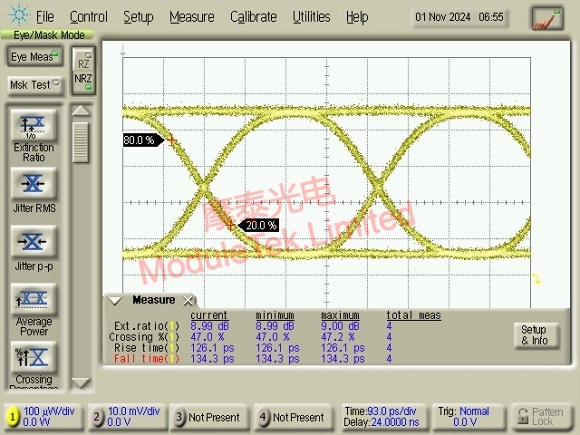

SFP-OC48-LR2-DWDM-52.52-C-D12眼图
图3 SFP-OC48-LR2-DWDM-52.52-C-D12眼图

表3 SFP-OC48-LR2-DWDM-52.52-C-D12眼图参数
温度(℃)
消光比(dB)
交叉点(%)
上升时间(ps)
下降时间(ps)
35
8.99
47.0
126.1
134.3
        c.样品模块外壳常温光谱图测试,光谱形状与参数如下:
表4 SFP-OC48-LR2-DWDM-52.52-C-D12光谱
测试温度
光谱形状
35℃

表5 SFP-OC48-LR2-DWDM-52.52-C-D12光谱参数
温度(℃)
中心波长(nm)
边模抑制比(dB)
20dB谱宽(nm)
35
1552.5426
47.64
0.0723
        从实际测试情况来看,该模块关键参数指标符合摩泰官方宣称。
