INTEL E25GSFP28SR 光模块样品报告
发布时间：2024-11-06
INTEL公司有型号E25GSFP28SR的光模块产品，可以在多模光纤支持10/25G以太网传输100米，摩泰光电实验室对该产品样机进行了测试，方便大家进一步了解该产品的性能指标和实际上机使用效果。
1、产品简介
INTEL E25GSFP28SR 光模块在OM3/4上支持70/100米的链路长度，支持商业温度范围（0-70℃）；官方关键参数信息与模块实物外观如下：
表1 INTEL E25GSFP28SR官方关键参数
|
Type
|
Distance
|
Extinction Ratio
|
Operating Temperature
|
Cable Type
|
Wavelength
|
Transmit Power
|
Receiver Power
|
Transmit and Receive Wavelength
|
|
10G
|
70/100M
|
2dB(Min)
|
0~70℃
|
MMF
|
850nm
|
-8.4~+2.4dBm
|
-11~+3dBm
|
840~860nm
|
|
25G
|
图1 INTEL E25GSFP28SR光模块实物图
2、模块上机识别
将INTEL E25GSFP28SR模块接入INTEL E810XXVDA2BLK 25G双口光纤网卡，接入跳线，模块可以正常LINK，端口指示灯亮起；模块信息可以被网卡正常识别，如模块类型、厂商名、型号、序列号、速率、传输距离等；可以读取DOM数据，且DOM数据均在阈值范围内，无告警现象。
表2 INTEL E25GSFP28SR在网卡上的读取信息
|
项目
|
模块在10G速率下的读取信息
|
模块在25G速率下的读取信息
|
|
LINK
|
|
|
|
识别
|
|
|
|
DOM数据
|
|
|
3、模块关键参数测试
实验室模块外壳45℃条件下，对INTEL E25GSFP28SR样品模块在测试板上的性能指标进行测试，测试结果如下；
表3 INTEL E25GSFP28SR性能指标
|
|
发射光功率
|
功耗
|
接收灵敏度（不过纤）
|
接收灵敏度（过100米光纤）
|
备注
|
|
10G
|
-2.225dBm
|
0.549W
|
-14.778dBm
|
-14.508 dBm
|
0误码率
|
|
25G
|
-2.456dBm
|
0.552W
|
-12.845dBm
|
-12.492dBm
|
5E-5误码率
|
样品模块外壳45℃光眼图测试，眼图模板与参数如下：
表4 INTEL E25GSFP28SR光模块眼图
|

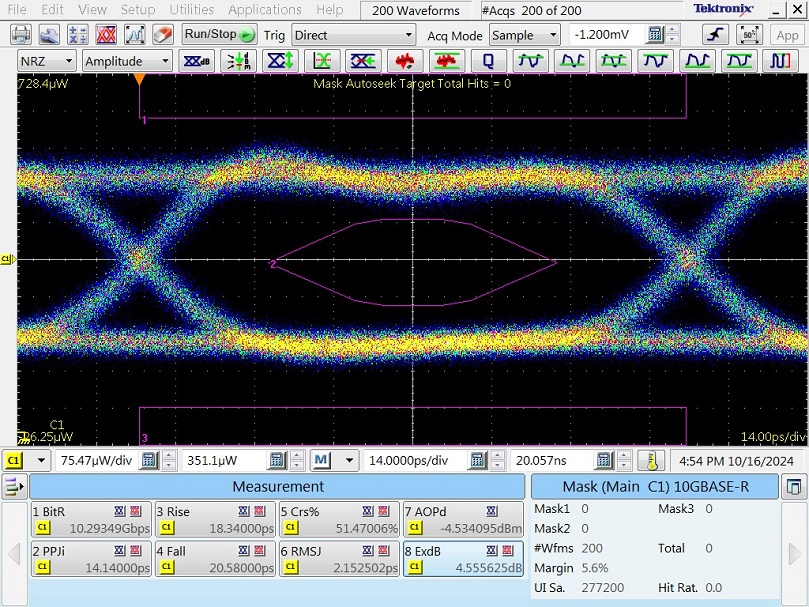

模块在10G速率下的眼图
|
模块在25G速率下的眼图
|
|
 |
表5 INTEL E25GSFP28SR光眼图参数
|
|
温度(℃)
|
消光比(dB)
|
P-P抖动（ps）
|
上升时间（ps）
|
下降时间（ps）
|
Margin值（%）
|
|
10G
|
45
|
4.56
|
14.14
|
18.34
|
20.58
|
5.6
|
|
25G
|
45
|
4.29
|
11.52
|
16.14
|
17.76
|
21.0
|
从实际测试情况来看，该模块关键参数指标符合INTEL官方宣称。
