CISCO N9K-C93180YC-EX NXOS系统切换ACI系统指引

一 升级前准备

        1、U盘(选用USB2.0，文件系统格式为FAT32)；

        2、ACI系统镜像；

        3、console线；

        4、交换机（CISCO N9K-C93180YC-EX交换机）、计算机。

二 注意事项

        1、为避免损坏设备，请勿在系统镜像更新期间中断交换机电源。

        2、更新系统镜像前请确认设备是否支持ACI系统，可以查看ACI镜像下载页面的发行文件中支持ACI系统的硬件列表。

三 切换步骤

1、将ACI系统镜像放入U盘中

        • 将交换机系统镜像存放于U盘。

        • 将U盘插入交换机的USB接口。

        • 确定存储在U盘上的系统镜像文件名称，文件后缀为bin。

2、在特权模式下，使用 copy usb2:aci-n9000-dk9.15.2.7g.bin bootflash:aci-n9000-dk9.15.2.7g.bin 命令将镜像从U盘中上传至交换机（ACI系统镜像文件名称以aci-n9000-dk9.15.2.7g.bin 为例）。可以使用dir 命令查看上传的系统镜像。

图1 查看交换机内部文件

3、在全局配置模式下，使用以下命令忽略NXOS启动镜像。

       no boot nxos

       copy running-config startup-config

4、在全局配置模式下输入boot aci bootflash:aci-n9000-dk9.15.2.7g.bin，将ACI镜像设置为重启后的镜像源，执行命令后输入y确认（注意该命令执行后不能保存交换机配置），重启后交换机开始转换系统。

图2 设置ACI镜像为重启后的镜像源

5、交换机启动完成后使用 show version 命令，验证系统是否是ACI版本。

图3 交换机当前运行系统软件

四 复原NXOS系统

以上操作将CISCO N9K-C93180YC-EX交换机的系统转换为了ACI版本系统，如果需要复原回NXOS系统，可以按照以下步骤操作。

1、重启CISCO N9K-C93180YC-EX交换机，在重启的过程中按CTRL+C中断启动过程，进入loader模式。在该模式下使用dir命令可以看到交换机的bootflash::中的NXOS镜像文件。

图4 loader模式下查看交换机内部文件

2、使用boot nxos.9.3.9.bin命令启动NXOS镜像（此处NXOS镜像文件以nxos.9.3.9.bin为例），交换机开始恢复NXOS系统。

图5 loader模式下启动NXOS镜像

3、交换机开机后使用show version查看交换机系统版本，可以看到已经成功恢复到NXOS版本系统。设置交换机密码、boot启动镜像为NXOS后保存配置（该部分可以参考Cisco C93180交换机升级指引），完成NXOS系统的复原。

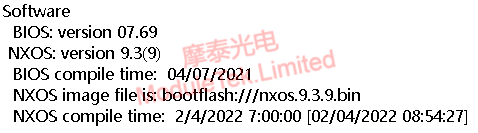

图6 查看交换机版本
