华为路由器Combo接口如何切换光电模式

        Combo接口又叫光电复用接口，是由设备面板上的两个以太网口（一个是光口，一个是电口）组成，而在设备内部只有一个转发接口。Combo电口与其对应的光口在逻辑上是光电复用的，用户可根据实际组网 情况选择使用其中一个，但两者不能同时工作。

        接下来以华为 AR5710S-S8T2X路由器为例，了解华为路由器Combo接口的光电模式如何进行切换。

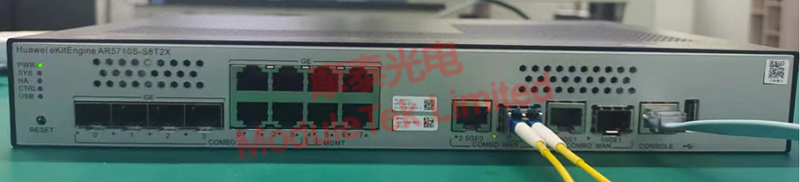

图1 光模块接入设备示意图

1、GE Combo接口

        缺省情况下，Combo接口工作在电接口状态，在接口模式下执行命令“combo enable fiber”，切换使用光接口；相反，“undo combo enable fiber”即切换为默认电接口状态。

图2 切换GE Combo为光口模式

        将接口切换为光接口后，此时接入GE SFP光模块，模块可以正常工作。相关指令参考 如何在华为交换机上读取光模块信息  。

        说明：缺省情况下，Combo接口光接口处于禁用状态，使用上述命令切换为光接口模式，接入的GE SFP模块才能工作。

图3 查看千兆模块信息

2、10GE 光/2.5GE电 Combo接口

        缺省情况下，Combo接口工作在2.5GE电口模式，在全局视图下执行命令“port combination-mode 10GE interface interface-name” ，切换为10GE光接口模式；相反，“undo port combination-mode 10GE interface interface-name”，即切换为默认2.5GE电口模式。

        说明：interface-name 为模块所在的接口号，可以执行命令“disaply interface brief”查看。

图4 切换GE Combo为光口模式

        将接口切换为光接口后，此时接入10G SFP+光模块，模块可以正常工作。

        说明：缺省情况下，Combo接口光接口处于禁用状态，使用上述命令切换为光接口模式，接入的10GE SFP+模块才能工作。

图5 查看万兆模块信息
