华为 S系列交换机堆叠展示

项目	配置交换机A	配置交换机B
配置堆叠口	进入逻辑端口，并将物理端口加入到逻辑端口作为堆叠口，该交换机选用堆叠口为1号和8号口，那么1~8号口均成为堆叠物理成员端口，且不能作为普通业务口使用。	进入逻辑端口，并将物理端口加入到逻辑端口作为堆叠口，该交换机选用堆叠口为2号和7号口，那么1~8号口均成为堆叠物理成员端口，且不能作为普通业务口使用。
配置优先级	配置交换机优先级为200（默认优先级为100），有利于被选举为主交换机；	修改交换机槽位，用于区分两台交换机；
保存并重启	对当前配置进行保存，接入堆叠线缆，并重启交换机；	对当前配置进行保存，接入堆叠线缆，并重启交换机；

        交换机A优先完成重启，被选举为主交换机；交换机B的系统在重启过程中自动进行更新/同步到交换机A系统，并成为备交换机。

图2 选举过程

        重启完成后，线缆连接的堆叠端口LINK UP，并起到连接交换机建立堆叠作用；此时任意去掉一根线缆，堆叠依然建立，使用两根线缆进行堆叠主要是为了防止其中一根线缆故障导致堆叠失效，增加可靠性。

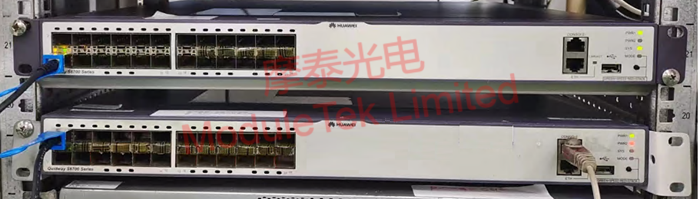

图3 堆叠成员交换机连接

        在系统视图模式下，执行命令“display stack”，可以查看堆叠交换机成员信息；此时两台S6700交换机均在此目录下，表明堆叠成功。

图4 堆叠成员信息

        堆叠成功后，通过console连接任一交换机，即可对所有堆叠交换机进行管理；执行命令“display interface brief ”，可以看到堆叠交换机逻辑上已成为一个整体，所有交换机端口均展示出来。

图5 堆叠后查看端口

        将连接堆叠的两根线缆取下，堆叠物理解除；在堆叠口接入摩泰10G DAC，堆叠可以重新建立。

图6 使用摩泰10G DAC进行堆叠

    更多详细信息可参考官方资料：S交换机堆叠最佳实践

摩泰光电的10G DAC可用于华为交换机堆叠，欢迎大家选购。
