在Brocade G610交换机上查看SFP-FC16G-SW光模块信息的方法

       Brocade推出了一款SFP-FC16G-SW光纤通道模块，型号为：57-0000088-01，今天来为大家价绍一下在Brocade G610交换机上查看该型号光模块信息的方法。

图1 Brocade 57-0000088-01光模块

       Brocade 57-0000088-01光模块支持16G、8G、4G工作速率，因此分别在端口速率为16G、8G和4G下进行展示。

       1、Brocade 57-0000088-01光模块在Brocade G610交换机上的状态

       端口速率设置为16G，输入命令“diagshow”，可查看光模块所插交换机端口信息，主要有：端口所插光模块Link状态、工作速率等。

图2 端口速率为16G，Brocade 57-0000088-01光模块在Brocade G610交换机上Link状态

       端口速率设置为8G，输入命令“diagshow”，可查看光模块所插交换机端口信息，主要有：端口所插光模块Link状态、工作速率等。

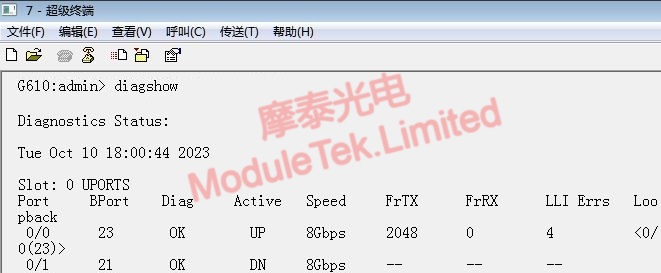

图3 端口速率为8G，Brocade 57-0000088-01光模块在Brocade G610交换机上Link状态

       端口速率设置为4G，输入命令“diagshow”，可查看光模块所插交换机端口信息，主要有：端口所插光模块Link状态、工作速率等。

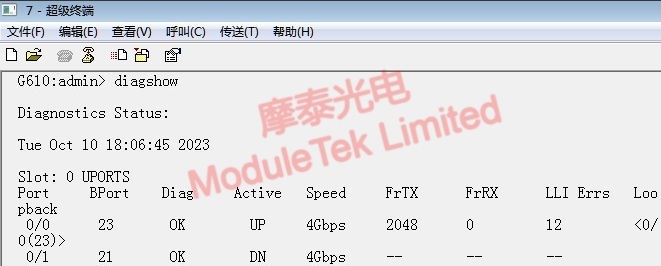

图4 端口速率为4G，Brocade 57-0000088-01光模块在Brocade G610交换机上Link状态

       注：Brocade G610交换机端口速率设置命令如下：

       switchcfgspeed 16（将端口设置为16G）

       switchcfgspeed 8（将端口设置为8G）

         switchcfgspeed 4（将端口设置为4G）

       2、Brocade 57-0000088-01光模块在Brocade G610交换机上的识别和DOM信息

       端口速率设置为16G，输入命令“sfpshow 0/0”，可查看光模块所插交换机端口（端口编号：0/0）上的识别和DOM信息，主要有：端口所插光模块Brocade型号，序列号，上电时间，温度、电压、偏置电流、发射光功率、接收光功率的DOM实时值等。

图5 端口速率为16G，Brocade 57-0000088-01光模块在Brocade G610交换机上识别和DOM信息

       端口速率设置为8G，输入命令“sfpshow 0/0”，可查看光模块所插交换机端口（端口编号：0/0）上的识别和DOM信息，主要有：端口所插光模块Brocade型号，序列号，上电时间，温度、电压、偏置电流、发射光功率、接收光功率的DOM实时值等。

图6 端口速率为8G，Brocade 57-0000088-01光模块在Brocade G610交换机上识别和DOM信息

       端口速率设置为4G，输入命令“sfpshow 0/0”，可查看光模块所插交换机端口（端口编号：0/0）上的识别和DOM信息，主要有：端口所插光模块Brocade型号，序列号，上电时间，温度、电压、偏置电流、发射光功率、接收光功率的DOM实时值等。

图7 端口速率为4G，Brocade 57-0000088-01光模块在Brocade G610交换机上识别和DOM信息

       摩泰光电可以提供兼容Brocade 57-0000088-01（SFP-FC16G-SW）光模块产品，欢迎大家选购。
