Ciena交换机查看光模块信息的方法

       光模块在交换机上使用时，需要通过交换机的一些命令来查看光模块的工作状态，工作参数，内部信息等是否正常。下面使用Ciena型号为XCVR-A10Y31（SFP-GE-LX）的光模块在Ciena 3930交换机上展示Ciena交换机查看光模块信息的方法。

图1 Ciena XCVR-A10Y31光模块

图2 Ciena 3930交换机（XCVR-A10Y31光模块插入）

       1、光模块在交换机上的状态

       输入命令“port show”，查看光模块所插交换机端口信息，主要有：端口类型（速率）、端口所插光模块Link状态、Link持续时间、工作速率等。

图3 XCVR-A10Y31光模块在Ciena 3930交换机上Link状态

       2、光模块在交换机上的识别

       输入命令“port xcvr show”，查看光模块所插交换机端口的识别信息，主要有：端口所插光模块的厂商名称、型号、光模块类型以及连接器类型等。

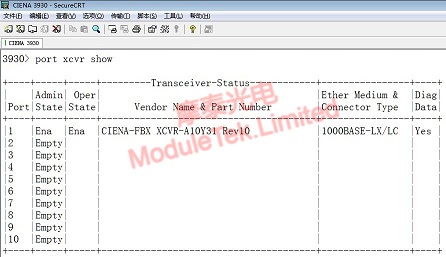

图4 XCVR-A10Y31光模块在Ciena 3930交换机上识别信息

       3、光模块在交换机上的DOM

       输入命令“port xcvr”，进入“（port/xcvr）”模式，再输入命令“show port Port Name diagnostics”查看Port Name上插入光模块的DOM信息，主要有：端口所插光模块实时的工作温度、电压、偏置电流、发射光功率、接收光功率，DOM的阈值信息以及实时DOM参数是否超出阈值范围的告警信息等。

       注：Port Name表示光模块插入Ciena 3930交换机端口的端口号，可以通过命令“port show”查询。

图5 XCVR-A10Y31光模块在Ciena 3930交换机上DOM信息

       摩泰光电可以提供兼容Ciena交换机的光模块产品，欢迎大家选购。
