在CISCO交换机上查看CISCO SFP-10/25G-CSR-S光模块信息的方法

       CISCO推出了一款25G-SR双速率光模块，型号为：SFP-10/25G-CSR-S，今天来为大家价绍一下在CISCO C9500交换机上查看该型号光模块信息的方法。

图1 CISCO SFP-10/25G-CSR-S光模块

       注：关于CISCO SFP-10/25G-CSR-S光模块介绍可以参考摩泰光电应用指南：  CISCO SFP-10/25G-CSR-S模块介绍 。

       CISCO SFP-10/25G-CSR-S光模块是一种双速率模块，既可以工作在25G速率下，也可以工作在10G速率下，因此分别在端口速率为10G和25G下进行展示。

       1、CISCO SFP-10/25G-CSR-S光模块在CISCO C9500交换机上的状态

       端口速率设置为10G，输入命令“show interfaces status”，可查看光模块所插交换机端口信息，主要有：端口所插光模块Link状态、工作速率等、光模块类型等。

图2 端口速率为10G，CISCO SFP-10/25G-CSR-S光模块在CISCO C9500交换机上Link状态

       端口速率设置为25G，输入命令“show interfaces status”，可查看光模块所插交换机端口信息，主要有：端口所插光模块Link状态、工作速率等、光模块类型等。

图3 端口速率为25G，CISCO SFP-10/25G-CSR-S光模块在CISCO C9500交换机上Link状态

       注：CISCO C9500交换机端口速率置命令如下：

       config terminal（进入配置模式）

       interface TwentyFiveGigE1/0/1（进入端口号TwentyFiveGigE1/0/1）

       speed 25000（将端口号TwentyFiveGigE1/0/1速率切换为25G）

       speed 10000（将端口号TwentyFiveGigE1/0/1速率切换为10G）

       2、CISCO SFP-10/25G-CSR-S光模块在CISCO C9500交换机上的识别

       端口速率设置为10G，输入命令“show inventory ”，可查看光模块所插交换机端口上的识别信息，主要有：端口所插光模块类型、CISCO型号、序列号等。

图4 端口速率为10G，CISCO SFP-10/25G-CSR-S光模块在CISCO C9500交换机上识别信息

       端口速率设置为25G，输入命令“show inventory ”，可查看光模块所插交换机端口上的识别信息，主要有：端口所插光模块类型、CISCO型号、序列号等。

图5 端口速率为25G，CISCO SFP-10/25G-CSR-S光模块在CISCO C9500交换机上识别信息

       3、CISCO SFP-10/25G-CSR-S光模块在CISCO C9500交换机上的DOM

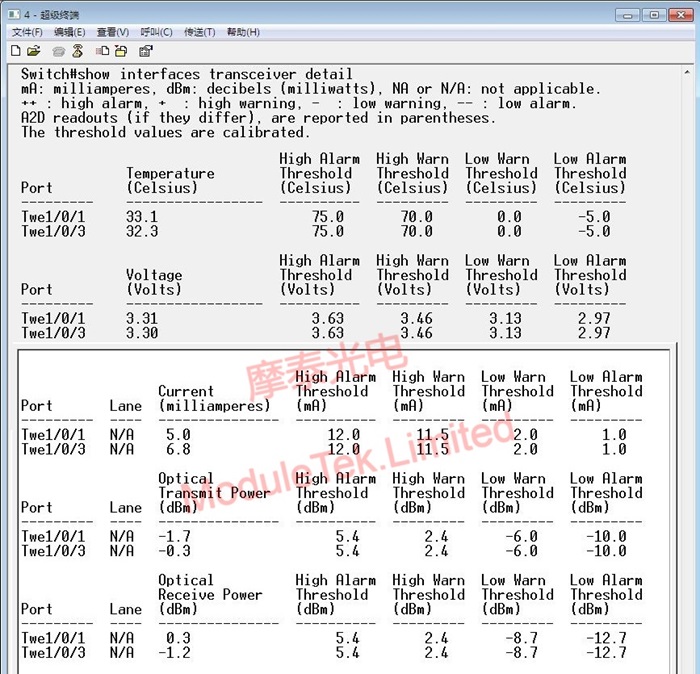

       端口速率设置为10G，输入命令“show interfaces transceiver detail ”，可查看光模块所插交换机端口上的DOM信息，主要有：端口所插光模块温度、电压、偏置电流、发射光功率、接收光功率的DOM实时值，以及对应DOM的阈值范围等。

图6 端口速率为10G，CISCO SFP-10/25G-CSR-S光模块在CISCO C9500交换机上DOM信息

       端口速率设置为25G，输入命令“show interfaces transceiver detail ”，可查看光模块所插交换机端口上的DOM信息，主要有：端口所插光模块温度、电压、偏置电流、发射光功率、接收光功率的DOM实时值，以及对应DOM的阈值范围等。

图7 端口速率为25G，CISCO SFP-10/25G-CSR-S光模块在CISCO C9500交换机上DOM信息
