简述VCSEL、FP和DFB光谱特性区别

       ⦁ 背景

         半导体激光器是光模块的核心零件之一，主要有VCSEL、FP和DFB三种类型，它们的光谱特性有什么区别呢，本文做个简单的介绍。

       ⦁ VCSEL激光器

         VCSEL全称垂直腔面发射激光器，目前最成熟工艺是850纳米波长，下面是典型光谱图：

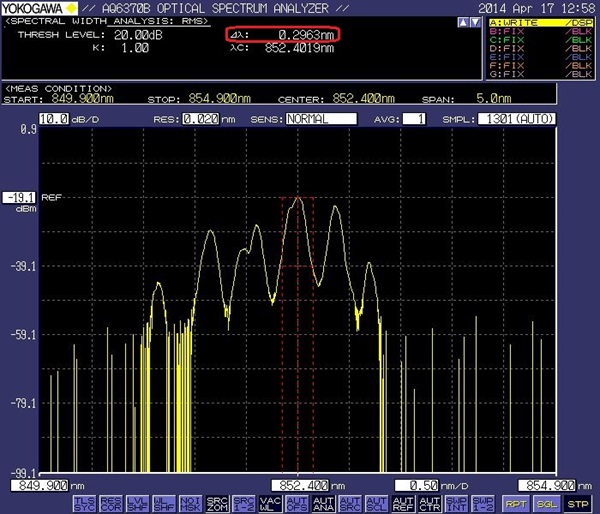

图1 VCSEL光谱图

         VCSEL激光器有几个特征：

         a、VCSEL激光器为多横模，光谱有多个波峰，多个波峰的强度和波长间隔并不是十分对称；

         b、光谱宽度比较小，通常小于0.6nm。

       ⦁ FP激光器

         FP全称法布里-珀罗激光器，主要应用波长为1310纳米，下面是典型光谱图：

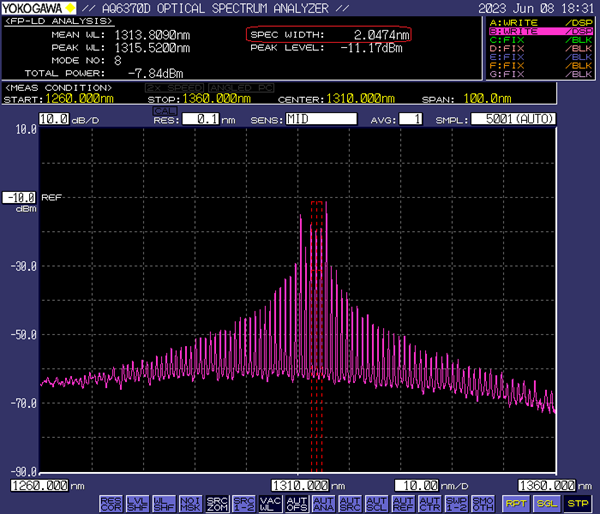

图2 FP激光器光谱图

         FP光谱有几个特征：

         a、FP激光器为多纵模，光谱有多个波峰，波峰数量明显多于VCSEL，主峰左右两侧次峰的幅度变化比较对称，次峰之间的波长间隔也比较均匀。

         b、光谱宽度比较大，通常小于4nm。

       ⦁ DFB激光器

         DFB全称分布反馈式激光器，主要应用波长为1270~1610纳米，下面是典型光谱图：

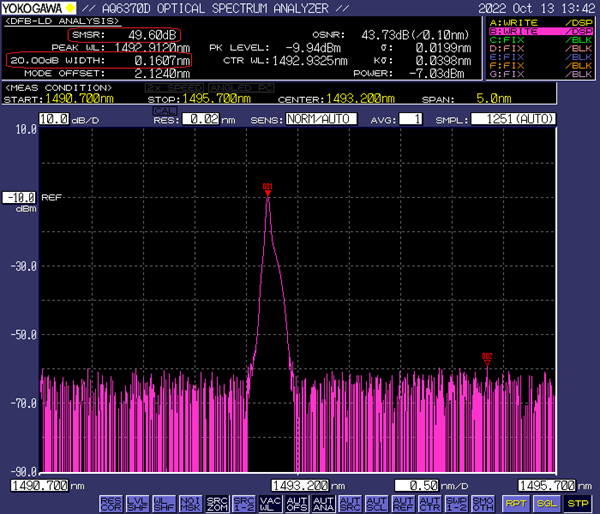

图3 DFB激光器光谱图

         DFB激光器有几个特征：

         a、DFB激光器为单纵模，只有1个主峰，其他次波峰幅度都很小。

         SMSR(边模抑制比)用来衡量主峰和次峰的强度差，边模抑制比越大越好，通常DFB激光器的SMSR要求大于30dB，VCSEL和FP激光器没有SMSR这个衡量指标。

         b、光谱宽度很小，通常小于1nm。

         综上所述，VCSEL、FP和DFB激光器的波长、光谱形状和光谱宽度等参数都有一定的差异，综合这些特性我们可以轻易的进行识别。
