DAC线缆在InfiniBand和Ethernet中的区别

       在DAC的规格书中，通常会标注可以应用于InfiniBand或Ethernet。而从DAC的外形上无法分辨其区别，因为封装和材料都一样。因此，通常会疑惑两者是否可以混用，这里对不同点做简单介绍。

1. 应用环境

       InfiniBand和Ethernet是两套不同的网络系统协议，这也就决定了DAC应用在不同的硬件、软件环境中，这些环境的不同，是对DAC不同性能要求的根源。

        Ethernet的相关标准是参考我们所熟知的IEEE 802.3，是由电气电工协会（IEEE: Institute of Electrical and Electronics Engineers ）制定的，InfiniBand相关标准则需参考InfiniBand Architecture Specification，是由InfiniBand行业协会（IBTA: The InfiniBand Trade Association ）制定的。

2. 速率

       以典型的QSFP DAC 4通道产品为例，InfiniBand目前的速率有：

       • SDR (Single Data Rate)：单倍数据率，即8Gb/s

       • DDR (Double Data Rate)：双倍数据率，即16Gb/s

       • QDR (Quad Data Rate)：四倍数据率，即32Gb/s

       • FDR (Fourteen Data Rate)：十四倍数据率，56Gb/s

       • EDR (Enhanced Data Rate)：100 Gb/s

       • HDR (High Data Rate)：200 Gb/s

        Ethernet目前的主要速率有如下几个：

       • SFP：1G以太网，即1Gb/s

       • SFP+：10G以太网，即10Gb/s

       • SFP28：25G以太网，即25Gb/s

       • QSFP：40G以太网，40Gb/s

       • QSFP28：100G以太网，100 Gb/s

       • QSFP28-DD：200G以太网，200 Gb/s

3. 插损

      以100G以太网为例，其插损参考标准为 IEEE 802.3-2022 中 92章节的第92.10.2小节，在12.89 GHz频率点要求插损小于22.48dB，如下图1。

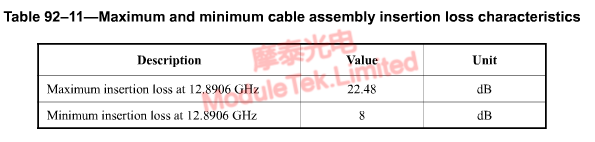

图1 100G以太网插损标准

      InfiniBand EDR速率也是100G，其插损参考标准为InfiniBand Architecture Specification中的第6.8.8小节，在12.89 GHz频率点要求插损小于16.74dB，如下图2。

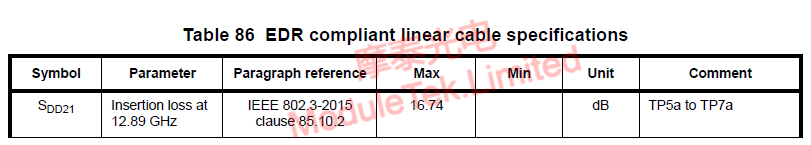

图2 InfiniBand EDR插损标准

      从上面的对比可知，InfiniBand EDR插损的测试方法以及核心频率点与100G以太网一样，不同的是InfiniBand EDR对插损的要求要远小于100G以太网，即对DAC的性能要求更加严苛。

4. CDR（时钟和数据重定时）默认状态

       在InfiniBand 主机设备中CDR被旁路或禁用，这样可以确保速率的向后兼容性，例如EDR的设备也可以当做FDR使用。

        以太网100G的CDR默认为打开状态，如果想用于较低速率时，必须先将CDR禁用。

5. 误码率

       IEEE为以太网定义了1E-5的BER，主机中的FEC将其纠正为1E-12，即以太网误码率的要求为1E-12。

        而InfiniBand假定主机中不使用FEC，并且需要1E-15 误码率。其要求远高于以太网。

6. 小结

        从上面的对比可知，InfiniBand相对以太网对DAC的指标要求更高，因此，用于InfiniBand的DAC性能要高于同速率以太网产品。

7. 摩泰型号

        摩泰可以提供用于Infiniband标准的56G FDR和100G EDR产品，型号如下，欢迎选购。

表3 Infiniband DAC产品
