SWDM技术介绍
发布时间:2023-07-14⦁ 什么是SWDM技术
SWDM(Short Wavelength Division Multiplexing),即短波波分复用,借鉴单模光纤的波分复用(WDM)技术,扩展传输时所用的波长范围,从传统的多模光纤所用的850nm扩展至850nm-950nm,利用性价比高的短波的垂直腔面发射激光(VCSEL)光源和优化的宽带多模光纤(WBMMF),在一根多模光纤上支持四个波长传输数据,把需要的光纤芯数降低为原来的1/4 。
⦁ SWDM的工作原理

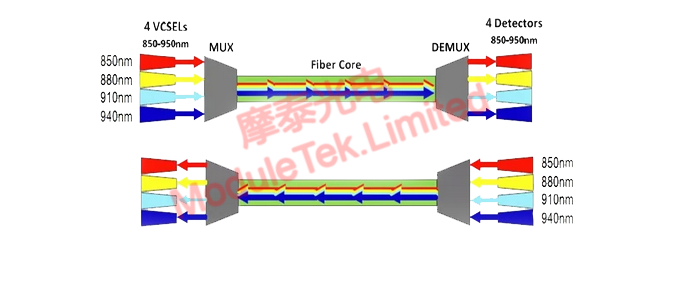

SWDM技术采用的工作波长从850nm开始,每隔30nm增加一个波长,即:850nm,880nm,910nm和940nm。在短波波分复用模块中,4个VCSEL产生4个不同波长的光信号,复用到单条光纤上,所有的VCSEL和光耦合在光模块中进行。在模块的接收端,信号被解复用,并转化为四路的电信号。采用两根光纤,即可完成一发一收的数据传输,如下图所示:
图1 短波波分复用
⦁ SWDM联盟
SWDM联盟是制订SWDM规范的行业组织,其成员包括康普、Finisar、海信、Lumentum、OFS、Prysmian。
⦁ SWDM传输速率
SWDM联盟目前发布了40G和 100G的两个SWDM标准(下载地址:https://swdm.org/msa/),标准定义了光收发机4 x 10 Gbps和4 x 25 Gbps的SWDM光接口。对于40G,两个收发机间的多模光纤长度范围为2m至440m,单方向上的每个通道的信号速率为10.3125 Gbps;对于100G,两个收发机间的多模光纤长度范围为2m至150m,单方向上的每个通道的信号速率为25.78125 Gbps,收发机需打开FEC功能。
⦁ SWDM传输距离
不同速率、不同光纤类型传输的距离如表1所示。
表1 光纤传输距离
多模光纤类型
|
40G传输距离(m)
|
100G传输距离(m)
|
OM3
|
240
|
75
|
OM4
|
350
|
100
|
OM5
|
440
|
150
|
