典型SAN（存储区域网络）——IP SAN网络结构介绍

       SAN（Storage Area Network）存储区域网络是一种基于块的存储，利用高速架构将服务器和磁盘阵列等存储设备相联。在这个网络中，所有服务器可以对存储设备进行读取和写入，有高吞吐量和低延迟的特点。常见的网络架构有基于FC（光纤通道）的FC SAN和基于TCP/IP（以太网）的IP SAN。本文主要谈谈基于TCP/IP（以太网）的IP SAN网络结构。

       IP SAN又称为iSCSI（Internet Small Computer System Interface），是基于TCP/IP（以太网）技术构建的存储网络。使用iSCSI搭建的SAN网络，可以沿用当前的以太网设备，大大减少建设成本，目前被广泛应用于存储集成、灾难恢复等领域。iSCSI被认为是光纤通道的一个低成本替代方法，前者不需要专用的基础架构，而后者需要专用的基础架构。

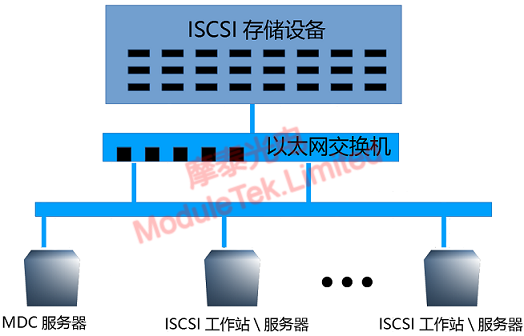

       下图给出了典型的基于iSCSI技术的IP SAN网络拓扑结构。

图1 IP SAN网络拓扑结构

       ISCSI存储设备，主要指支持ISCSI技术的磁盘阵列、磁带等，可以在存储设备上增加HBA卡或者安装ISCSI软件，前者性能最好，会消耗少量CPU资源，后者性能较差，会消耗大量CPU资源；

       以太网交换机，负责MDC服务器和各个ISCSI工作站\服务器，ISCSI工作站\服务器之间，以及ISCSI工作站\服务器与ISCSI存储设备的元数据和实际数据传输和交换；

       MDC服务器，元数据控制器（Meta Data Controller），可以理解为一个“调度员”，工作站\服务器在访问存储设备中的数据前先要咨询它数据在哪儿，然后直接去存储设备中的对应位置存取数据；

       ISCSI工作站\服务器，可理解为各种各样的用户，可以在工作站\服务器上增加HBA卡或者安装ISCSI软件实现对ISCSI的支持；
