使用tftp升级H3C交换机软件版本指引

发布时间：2023-06-07

        光模块在交换机上使用时，通常会出现即使相同交换机型号，但不同系统软件对光模块的测试会呈现不一样的结果，那是因为不同系统软件版本可能对光模块兼容要求有所不同。 为及时发现或解决部分模块兼容性问题，以提高模块在主机的适配性，用户在使用交换机时，可以根据自身需求来选择主机厂商提供的交换机系统软件版本。

        下面根据具体案例分享使用TFTP服务器升级H3C 交换机系统软件版本的方法：

一 资料/物料准备

        1、Tftpd32或Tftpd64软件(根据计算机操作系统类型选择32位/64位，官方网址：http://tftpd32.jounin.net/ )；

        2、交换机系统软件（官网下载 https://www.h3c.com/cn/Service/Document_Software/Software_Download；本次升级软件版本H3C S6820-CMW710-R6301）；

        3、网线若干；

        4、交换机（H3C S6820-56HF）一台、计算机一台；

二 升级步骤

1、检查交换机磁盘空间，可用内存大小必须大于需要安装软件包的大小；

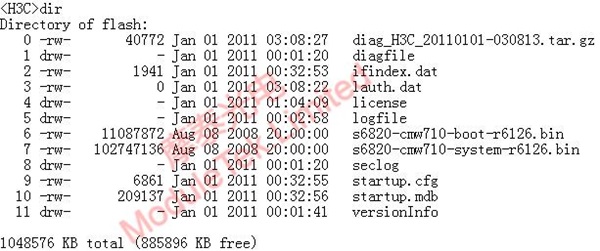

查看交换机存储文件与磁盘空间

图1 查看交换机存储文件与磁盘空间

2、解压软件压缩包并使用Tftpd64服务器将S6820-CMW710-R6301.ipe文件上传到交换机上；

备注：交换机管理口ip：192.168.30.65，PC端ip:192.168.30.111；tftp服务器的使用此处不再赘述

       H3C>tftp 19 192.168.30.111 get S6820-CMW710-R6301.ipe

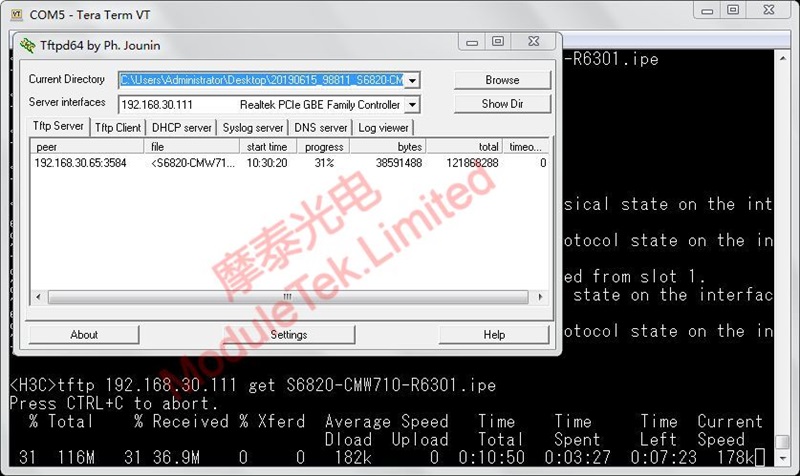

Tftpd64传输文件

图2 Tftpd64传输文件

3、检查系统软件是否成功上传到交换机内部存储文件中

       H3C>dir flash:/

       Directory of flash:

        0 -rw- 121868288 Jan 01 2011 02:20:46 S6820-CMW710-R6301.ipe

4、使用命令加载从tftp导入的操作系统；交换机在加载IPE文件时，会自己将其解压缩成多个.bin文件，并使用这些.bin文件来升级交换机；

       H3C>boot-loader file flash:/S6820-CMW710-R6301.ipe slot 1 main

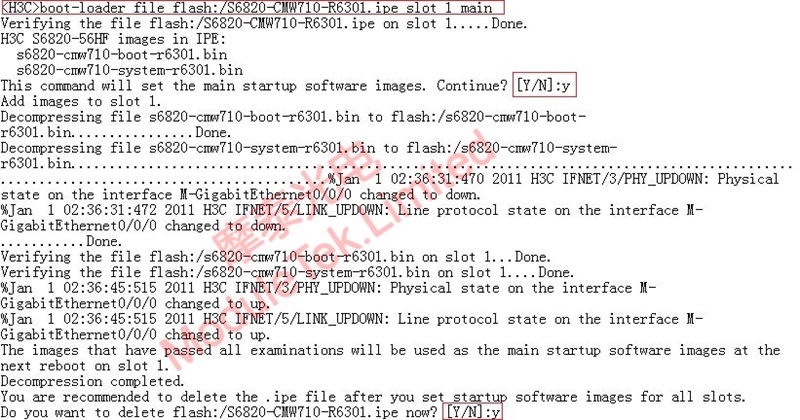

系统软件导入

图3 系统软件导入

5、配置交换机的启动系统软件并保存，即切换交换机启动系统软件版本

       H3C>boot-loader file boot flash:/s6820-cmw710-boot-r6301.bin system flash:/s6820-cmw710-system-r6301.bin slot 1 main

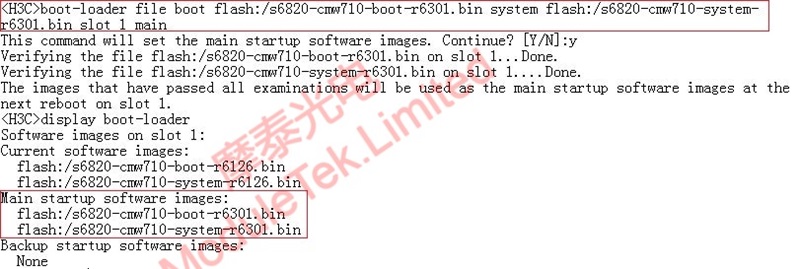

设置启动加载软件

图4 设置启动加载软件

6、使用命令重启交换机

       H3C>reboot

       This command will reboot the device. Continue? [Y/N]:y

7、升级完成，查看交换机当前运行系统软件版本与主要启动版本

       H3C>display version   //查看系统当前运行软件版本信息

       H3C>display boot-loader   //查看系统启动运行软件版本信息

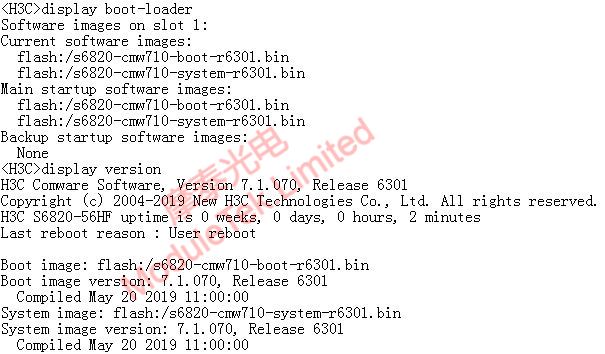

查看当前交换机运行软件版本

图5 查看当前交换机运行软件版本
