如何在华三交换机上读取光模块信息

        光模块常见工作于交换机、网卡、路由器等通信设备，在使用过程中可以通过读取光模块信息以了解其实时工作状态，当出现链路异常时可以更快速地定位故障原因。

        接下来让我们使用摩泰QSFP-40G-LR4模块接入H3C S6820交换机，为大家介绍一下如何在华三交换机上读取接入的光模块信息。

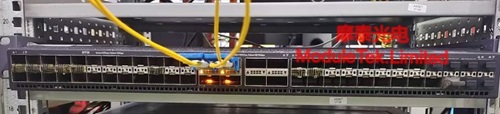

图1 光模块接入交换机示意图

1 光模块的状态

        执行命令“show interface interface-type interface-number” ，查看接口信息；

        该命令下输出的信息含接口速率、模块类型、模块link状态（state为UP是光模块工作的前提条件)，还有一些数据统计信息，可用于故障排除。

        说明：interface-type interface-number 为模块所在的接口类型与接口号，可以执行命令“show interface brief” ，查看接口类型，再根据交换机面板确定接口号；不知道接口类型与接口号的情况下，可以不输入，此时将输出所有接口的信息。

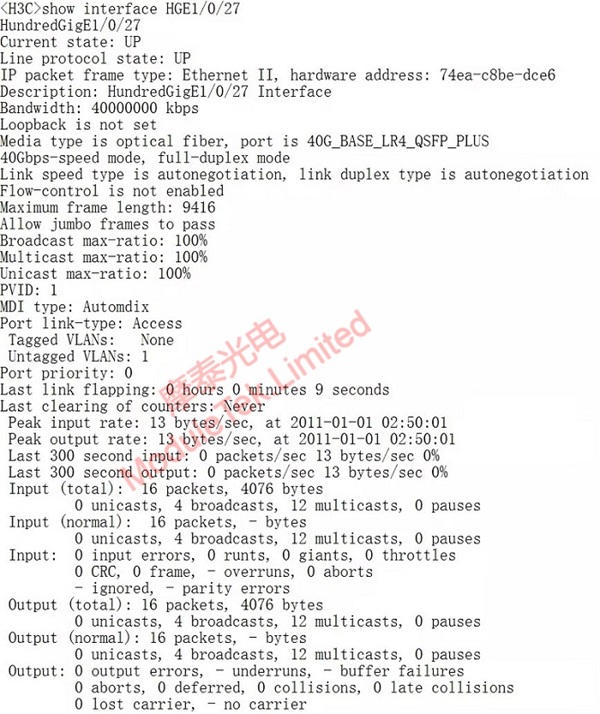

图2 光模块link up状态

2 交换机对模块的识别

        执行命令“show transceiver interface interface-type interface-number ” ，查看设备接口上的光模块信息；

        该命令下输出的信息为光模块的识别信息，含模块类型、波长、传输距离、厂商名等，该内容源于光模块写入的编码数据。

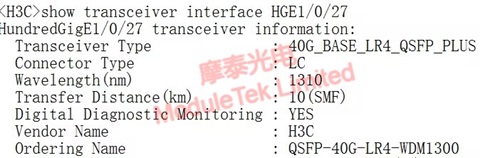

图3 光模块识别类型

3 交换机对模块的DDM检测数据

        执行命令“show transceiver diagnosis interface interface-type interface-number” ，查看设备接口上的光模块信息；

        该命令下输出的信息为光模块DDM数据，包括实时数据诊断以及阈值范围，通过关注接收光功率、发射光功率、温度值、电流值等可以检查两端设备上的光模块工作状态是否正常。

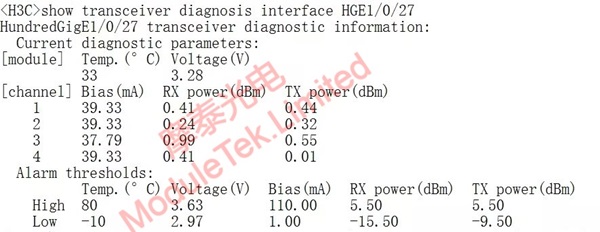

图4 光模块数字诊断
