摩泰光电10G铜缆可完美支持Cisco的Fabric Ex-tender扩展功能

        1. Cisco Fabric Extender 介绍

        Cisco Fabric Extender（FEX）：交换机矩阵扩展器，该功能提供可扩展和可扩展的结构。

        随着用户数据业务需求的猛增，数据中心机房服务器密度越来越高，虚拟化和云计算等新技术趋势日益流行，使得服务器对应的网络端口大大增加，并且增加了管理的复杂性，另外以太网（LAN）与光纤存储区域网络（SAN）的融合也越来越常见，这就必然要求一种新的网络拓扑结构与之相对应。在云计算的大潮下，这种分布式架构的业务扩展性极强，要求的服务器数量也越来越多。例如新的Apache Hadoop 0.23支持6000~10000台服务器在一个集群内，海量的服务器数量要求充分利用数据中心机柜空间的同时，海量的业务数据也需要更快更直接的高性能链路把数据传送到网络核心。在这样的趋势下，FEX将有效解决TOR和EOR的问题，TOR—减少局域网中管理设备的数量，EOR—减轻布线麻烦。

        2. 环境搭建

        2.1 Cisco N2K 交换机1台；

        2.2 Cisco N5K交换机1台；

        2.3 10G速率， 3米的电缆， 1pcs，使用摩泰光电产品型号DAC-SFP10-P-M-30AWG-003.00M；

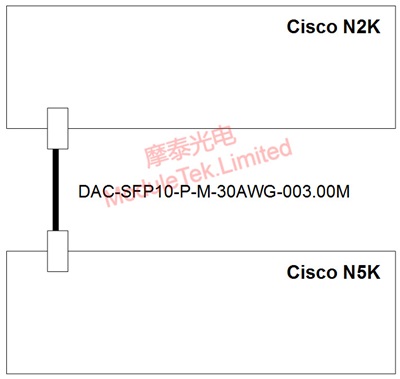

图1 环境搭建

        3. 配置FEX功能

        创建fex，与配置端口的使用数量：

        Switch N5k # configure terminal

        Switch N5k # fex 100 创建fex 100 （范围在100-199）

        Switch N5k # pinning max-links 1 配置端口的使用数量（范围在1-4，1指使用48个端口，2指使用24个端口，3指使用16个端口，4指使用12个端口）

        端口配置：

        Switch N5k # interface terminal

        Switch N5k(config) # switchport ethernet 1/1

        Switch N5k(config-if) # switchport mode fex-fabric 配置端口模式为fex-fabric

        Switch N5k(config-if) # fex associate 100 将端口划进fex 100

        查看配置：

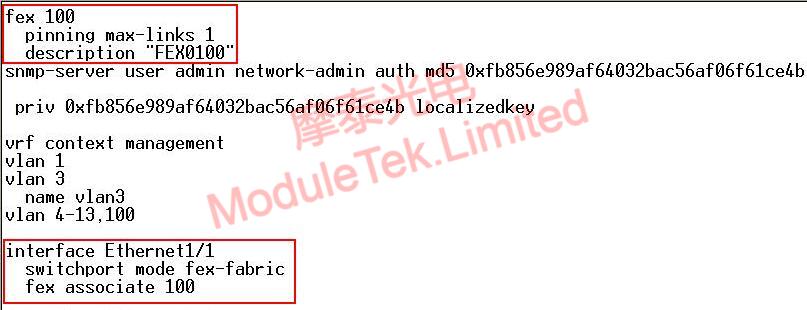

图2 查看配置

        查看交换机状态：

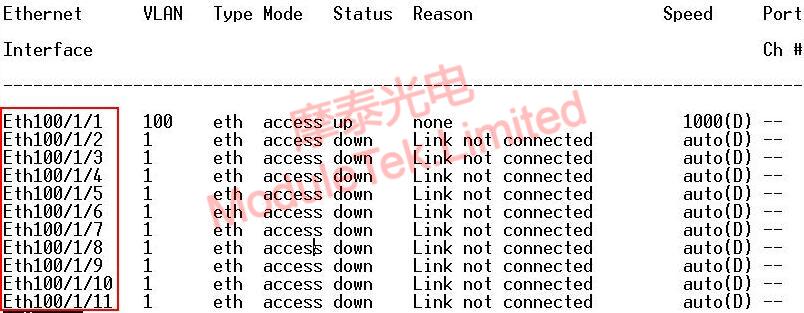

图3 识别与连接状态

        配置后能在N5K上查看到N2K的端口

图4 在N5K上查看到N2K的端口

        4. 流量验证测试

        进行20分钟流量测试，测试结果并无误码，证明摩泰光电的10G铜缆可以完美兼容Cisco的Fabric Extender扩展功能，摩泰光电的其它10G光模块也可以使用与上述应用场景。

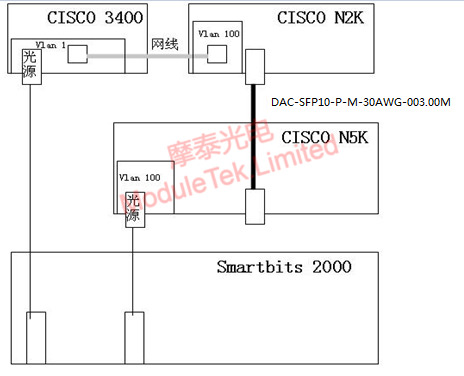

图5 流量验证测试实验环境

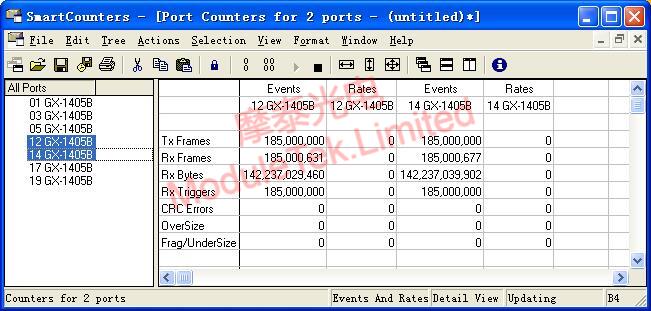

图6 流量验证测试结果
