CWDM长距传输解决方案

        1、总述

        在40km到80km 这种中长距离光纤传输应用中，CWDM传输系统占据了很大的市场份额，本文简要介绍CWDM基础知识和CWDM波分复用器，重点介绍2种典型的CWDM长距传输解决方案。

        2、CWDM基础知识和波分复用器介绍

        2.1 CWDM基础知识介绍

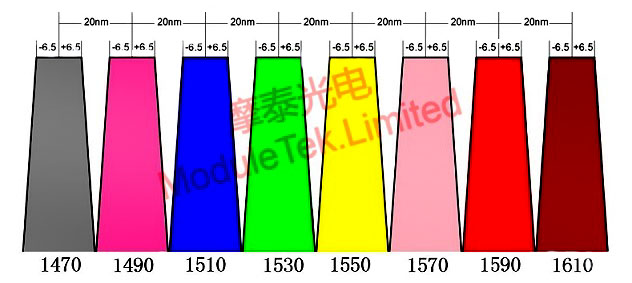

图1 1470-1610 8通道CWDM通道波长示意图

        CWDM（Coarse Wavelength Division Multiplexing）粗波分复用，ITU-T G.694.2 定义 CWDM有18个波长，分别是1270、1290…...1610，通道间隔20nm，通道频通带宽±6.5nm。一般来说，长距传输（大于40km）使用的是后8个通道，中心波长分别是1470、1490….. 1610，CWDM光模块发光波长要求控制在中心波长±6nm，确保模块的波长在通道通频带宽内。

        2.2 粗波分复用器介绍

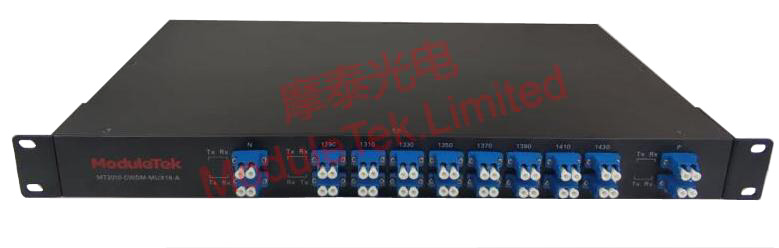

图2 Moduletek 1U机箱 8CH CWDM MUX&DEMUX 产品照片

        8通道 CWDM MUX&DEMUX技术参数 ：

        型号：MT2010-CWDM-MUX8-A

        波长：1470-1610

        通道间隔 : 20nm

        频通带宽：±6.5nm

        插入损耗：≤2.5dBm

        相邻信道隔离度 : ≥30dB

        非相邻信道隔离度:≥40dB

        光纤类型：双纤

        机箱：19寸1U机箱

        工作温度：-5°C ~ +75°C


        3、CWDM长距传输组网解决方案

        3.1 2站点组网

        客户需求：

        节点要求，链路长60km，要求2个站点之间实现8x10Gbps 带宽通信。

        方案设计：

        1. 经计算，MUX和总光纤的损耗≤20dB， 链路不需要光放大器，直接使用CWDM波分传输方案可以提供成本最优的解决方案。

        2.在2个节点上分别加入8CH 波分复用器（MUX&DEMUX），合解波需要传输8通道信号。

        方案图：

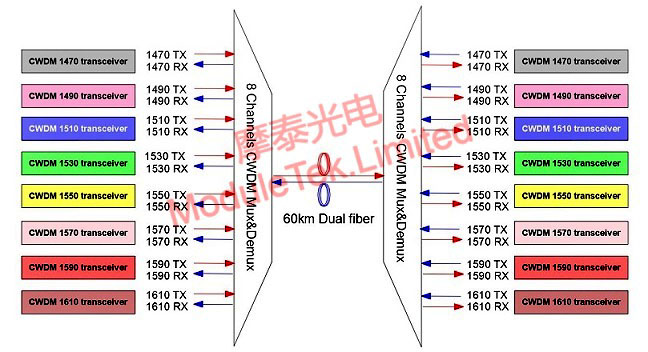

图3 2节点60km CWDM波分传输解决方案图

        3.2 多站点组网

        客户需求

        节点要求：链路长55km，需在15km和40km处添加两个节点，要求4个站点之间可以相互通信。

        方案设计

        1. 经计算，MUX、OADM和总光纤的损耗≤20dB， 链路不需要光放大器，使用CWDM波分传输方案可以提供成本最优的解决方案。

        2.在中间节点上分别加入1CH OADM，下载和上传信号。

        方案图：

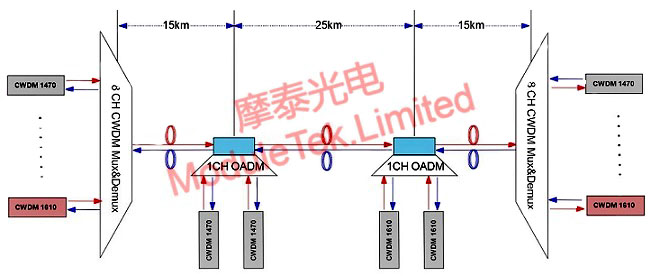

图4 4节点55km CWDM波分传输解决方案图

        摩泰光电提供上述应用指南中涉及的商品，欢迎大家选购。
