BiDi光模块特点及应用

        1. BiDi光模块的含义

        BiDi光模块是一款使用WDM（波分复用）双向传输技术的光模块，实现了在一根光纤上同时进行光通道内的双向传输。和常规光模块（有两个光纤插孔，如下图1）不同的是，BiDi光模块只有一个插孔（如下图2所示），它通过整合的双向耦合器在一根光缆上进行信号的发射与接收。

图1 常规模块光纤插口图

图2 BiDi模块光纤插口图

        2. BiDi光模块的工作原理

        BiDi光模块和传统双纤双向光模块的主要区别在于，BiDi光模块配备了波分复用（WDM）耦合器，也就是双工器，根据波长的不同将在一根光纤上传输的数据进行汇合和分离。因此，BiDi光模块也被认为是WDM光模块。BiDi光模块必须配对使用，实现数据的双向传输。例如，若配对的BiDi光模块与设备A（上行）和设备B（下行）进行了连接，如下图所示，那么：光模块A的双工器必须有一个1550nm的接收波长和一个1310nm的发射波长。光模块B的双工器必须有一个1310nm的接收波长和一个1550nm的发射波长。双工器在双向光以太网光模块中的工作原理如下图。

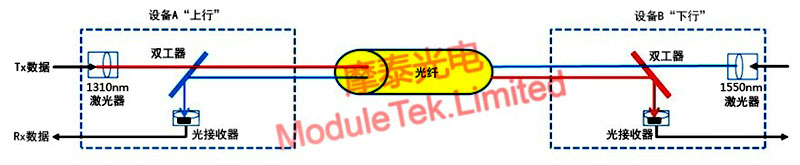

图3 双工器在双向光以太网光模块中的工作原理

        3. BiDi光模块的优势及应用原理

        使用BiDi光模块，如：SFP+ BiDi和SFP BiDi光模块，最为明显的优势在于减少了光纤布线基础设施的成本。BiDi光模块减少了光纤跳线面板上的端口数量，也减少了专门用于光纤管理的托盘占用空间，更减少了所需使用的光缆数量。尽管BiDi光模块（WDM光模块）的价格高于传统双纤双向光模块，但它们每单位传输距离上所使用的光线数量却减少了一半。对于许多网络而言，使用更少的光纤所节约的成本远远超过了双纤双向光模块相对较高的购买金额。通过上面对于单纤双向光模块的介绍，它与双纤双向光模块的区别已经很明显：

        ①单纤双向光模块采用了WDM技术，双纤双向光模块不用；

        ②单纤双向光模块需要成对使用，双纤双向光模块不需要；

        ③单纤双向光模块结构比双纤双向光模块复杂一些，在光模块上需要引入分光合光器；

        ④单纤双向光模块之间只需一根光纤，双纤双向光模块需要两根；从应用方面来说单纤BiDi光模块成本略高，但节省光纤资源，只需要1根光纤，对于光纤资源不足的用户来说是个更好的选择；双纤光模块不需要配对使用，任意两个光模块都可以连接，价格比单纤BiDi光模块便宜，但是需要多用一根光纤，如果光纤资源充足可以选择双纤光模块。
