25G彩光模块在5G网络中的典型应用

        • 5G网络的典型架构

        在5G网络中，接入网由三个功能实体组成：

        CU，Centralized Unit，集中单元。原BBU的非实时部分被分割出来，定义为CU，负责处理非实时协议和服务；

        DU，Distribute Unit，分布单元。原BBU的剩余功能被重新定义为DU，负责处理物理层协议和实时服务；

        AAU，Active Antenna Unit，有源天线单元。原BBU的部分物理层处理功能与原RRU及无源天线合并为AAU。

        依据5G提出的标准，5G部署时综合考虑业务的传输需求、建设成本投入、维护难度等因素，CU、DU、AAU可以采取分立或合设的方式，所以现实环境中会出现多种网络部署形态。下图是一种典型的5G网络架构，DU集中部署，CU更高层次集中：

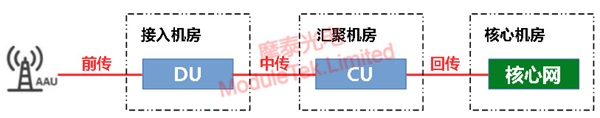

图1 一种典型的5G网络架构图

        •25G彩光模块在5G前传中的应用

        在5G前传应用中，无源WDM是一种最常见的连接方式：将彩光模块安装到AAU和DU上，通过无源设备完成WDM功能，利用一根光纤提供多个AAU到DU的连接。不同中心波长的光信号在同一根光纤中传输是不会相互干扰的，所以彩光模块实现将不同波长的光信号合成一路传输，较大减少了链路成本。

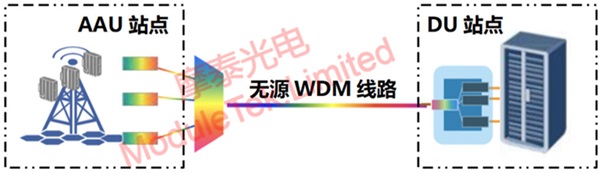

图2 无源WDM连接方式在5G前传中的应用

        那么一个5G基站的前传应用中，到底需要多少个彩光模块？这和每个基站的设计特性相关。

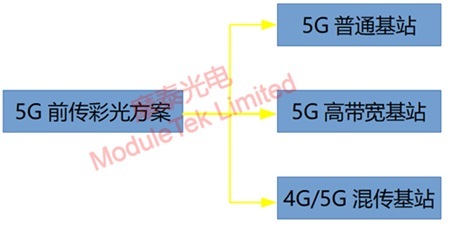

图3 传输距离说明

        对于一个5G普通基站而言，也就是大多数生活工作场景，一个基站三个扇区，每个扇区用到一只彩光模块，三个扇区双向收发，也就需要6个彩光模块。

        5G高带宽的基站，比如CBD商业区，一个基站需要覆盖更多的人群，就会用到两倍的普通基站的设计，通常需要12个彩光模块。

        4G/5G混传的普通基站，需要6个10G彩光模块用于4G，6个25G彩光模块用于5G，所以也需要12个彩光模块。

        摩泰光电可以提供1270-1370全6波性能稳定的25G单速率或者10G/25G双速率光模块，供客户在5G前传业务中使用。
