常见光纤接头(ST,SC,LC,FC)以及PC,APC和UPC的区别
发布时间:2020-03-291.几种常见的光纤接头(ST,SC,LC,FC)
FC型光纤连接器:外部加强方式是采用金属套,紧固方式为螺丝扣;
SC型光纤连接器:连接GBIC光模块或普通光纤收发器的连接器,它的外壳呈矩形,紧固方式是采用插拔销闩式,不须旋转;
ST型光纤连接器:常用于光纤配线架,外壳呈圆形,紧固方式为螺丝;
LC型光纤连接器:连接SFP模块的连接器,它采用操作方便的模块化插孔(RJ)闩锁机理制成。

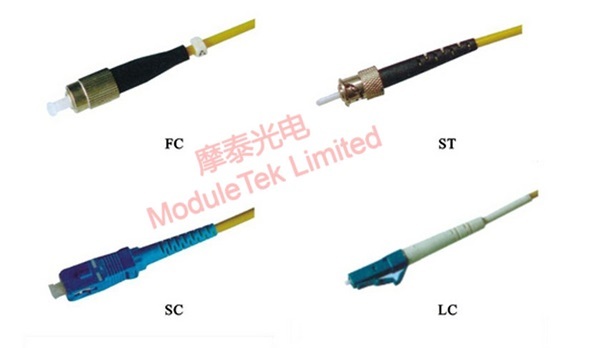

图1 ST,SC,LC,FC
2.光纤适配器PC、APC和UPC
实验室常见的光纤接头主要有FC/PC和 FC/APC两种。这里的FC指的是ferrule contactor,是钢制的金属套筒。
PC指的是紧密接触physical contact,同样是紧密接触,根据回波损耗的不同,连接器分为PC, UPC和APC。UPC指的是ultra physical contact,PC和UPC工业标准规定的回波损耗分别为-35dB, -50dB(回波损耗是指有多少比例的光又被连接器的端面反射,回波损耗越小越好,当然你也可以说回波损耗的值越大越好,不考虑前面那个负号),不同的连接器原则上不能混接,但PC, UPC的光纤端面都是平面的,差别在于研磨的质量,所以,PC和UPC的混连还不至于对连接器形成永久性的物理损伤。
APC则完全不同,它的端面被磨成一个8度角,就是减少反射,其工业标准的回波损耗为-60dB。APC连接器只能与APC相连接。由于APC的结构与PC完全不同,如果用法兰盘将这两种连接器连接,就会损坏连接器的光纤端面。
因此,为了避免实验过程中连接器使用的混乱(避免毁坏光谱仪等输入端口),购买配套跳线需要一定搞清楚接口的类型。

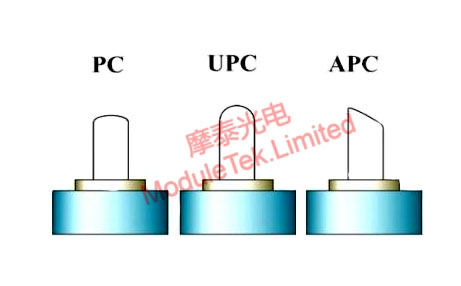

图2 PC、APC和UPC
