10G EML SFP产品的应用

        EML模块有TEC实现激光器温度调节功能，使用外调制器，10G EML模块的传输距离可达80KM，下面简单介绍EML产品的三种应用以及摩泰光电公司的10G EML SFP系列产品：

       1、TDM模块应用

        EML产品线中的TDM 产品，包括ER(40km) 1550nm 和 ZR（80km）1550nm产品，用于链路光纤较长（一般大于30km)，且光纤链路差损较大的场景；

        摩泰光电的10G EML TDM产品型号如下：

表1 10G EML TDM产品型号

        2、CWDM模块应用

        CWDM 模块通常配合CWDM 波分复用器一起使用，通过2根光纤传输，可以传输多路10G 业务(比如使用ZR-CWDM 模块，可以传输8*10G的业务），发射端通过波分将8个波长耦合到一根光纤，在接收端通过解复用器将8 个波长分离出来，具体如图1所示：

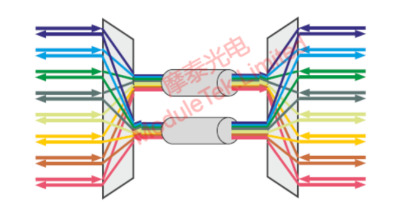

图1 8 通道CWDM 双纤应用的波分应用示意图

        CWDM 模块应用，可以有效的提高光纤的利用率，节省了光纤资源和成本，由于CWDM波长不能通过EDFA（掺饵放大器）放大，所有传输距离有所限制。

        摩泰光电的10G EML CWDM产品型号如下：

表2 10G EML CWDM产品型号

        3、DWDM模块应用

        DWDM 模块通常配合DWDM 波分复用器一起使用，通过2根光纤传输，使用100GHz的DWDM模块和波分复用器最多可以传输44*10G业务。

        DWDM 模块应用可以有效的提高光纤的利用率，只需要1 对（2根）光纤，即可传输40*10G的带宽，有效的节省了光纤资源和成本。DWDM波长范围为1525～1565nm，可以通过EDFA（掺饵放大器）放大，如果加上DCM（色散补偿模块）进行链路光纤色散补偿，可使得应用光纤链路达到100km 以上。

        摩泰光电的10G EML DWDM产品型号如下：

表3 10G EML DWDM产品型号

        摩泰光电提供上述应用指南中涉及的商品，欢迎大家选用。
