光模块中常用的激光器类型有以下三种:垂直腔面激光器(VCSEL)、法布里-珀罗激光器(FP)、分布反馈式激光器(DFB)。

 激光器分类

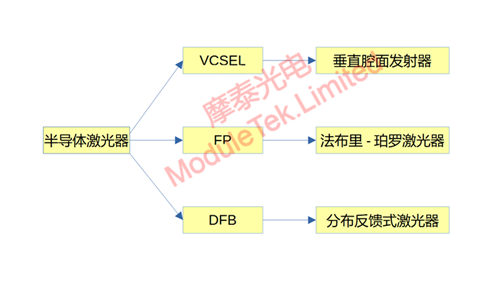

图1 激光器分类

        1.VCSEL激光器

        VCSEL是面发光的激光器,生产和制造成本比较低,在相同的输出功率下,它比DFB激光和FP激光的效率更高,驱动电流很小,通常只需要几毫安的电流,模块的功耗比较小,光谱比较窄,这些都是VCSEL的优点;但目前成熟的工艺只能制作850纳米波长用于多模光纤。

 VCSEL激光器

图2 VCSEL激光器

        2.FP激光器

       FP激光器是以FP腔为谐振腔,发出多纵模相干光的半导体发光器件。FP的分两种波长,1310nm/1550nm。工艺非常成熟,应用广泛。但FP的光谱特性不好,存在多个边模和色散的问题。所以,只能用于中低速率(1-2G以下速率),短距离的应用(小于20公里)。

 FP激光器

图3 FP激光器

        3.DFB激光器

        DFB属于侧面发射的半导体激光器,将布拉格光栅集成到激光器内部的增益介质中,在谐振腔内即形成选模结构,可以实现完全单模工作。光谱特性非常好,可以避免长度传输中色散的影响,所以,广泛用于长距离、高速率的应用场合;比如传输40-120KM的产品都是用DFB激光器,10G速率传输10KM的产品也是用DFB激光器,部分40KM产品也用。

 DFB激光器

图4 DFB激光器
