摩泰光电实验室今天要给大家介绍的设备是ADVA FSP150CC-825 交换机，接下来以外观、系统、内部构造三方面进行展示。

1、产品简介

ADVA FSP150CC-825 交换机前面板主要是7个RJ45端口，3个SFP端口、一个RJ45串口、一个网络管理口、两个电源模块接入槽；后面板主要是一个直流电源接入孔，以及一个散热块；两侧设计出风口。官方关键参数信息与设备实物外观如下：

设备官方描述信息

图1 设备官方描述信息

设备前面板/背面板

图2 设备前面板/背面板

2、设备管理

设备支持使用命令行界面(CLI)和WEB图形用户界面(GUI)进行管理，命令行界面支持串口、SSH、Telnet连接；接入电源线对设备进行上电，使用RJ45转DB9串口线，PC通过串口连接到交换机；默认波特率：9600，初始账号/密码：covaro1/covaro#1，登录到设备控制台。

设备上电

图3 设备上电

CLI命令行界面

图4 CLI命令行界面

使用摩泰SFP-GE-T模块接入ADVA FSP150CC-825交换机，接入跳线，模块可以正常LINK，端口指示灯亮起；执行命令“show interface port-number ” ，可以查看接口状态与模块识别信息。

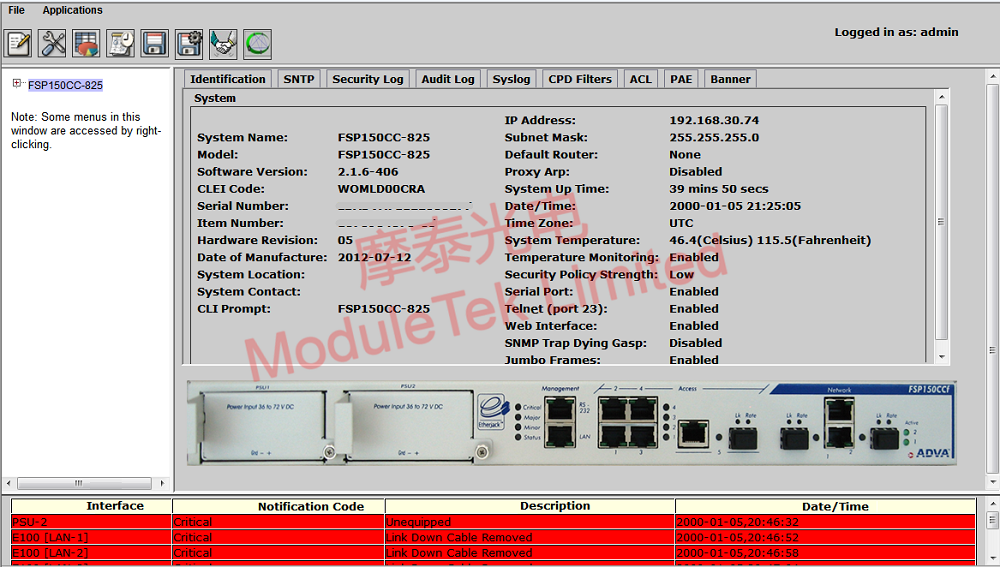

连接交换机外管理口LAN（初始IP：192.168.0.2），访问本地浏览器用户界面；进入WEB管理页面，首页显示设备与系统信息。

WEB界面首页

图5 WEB界面首页

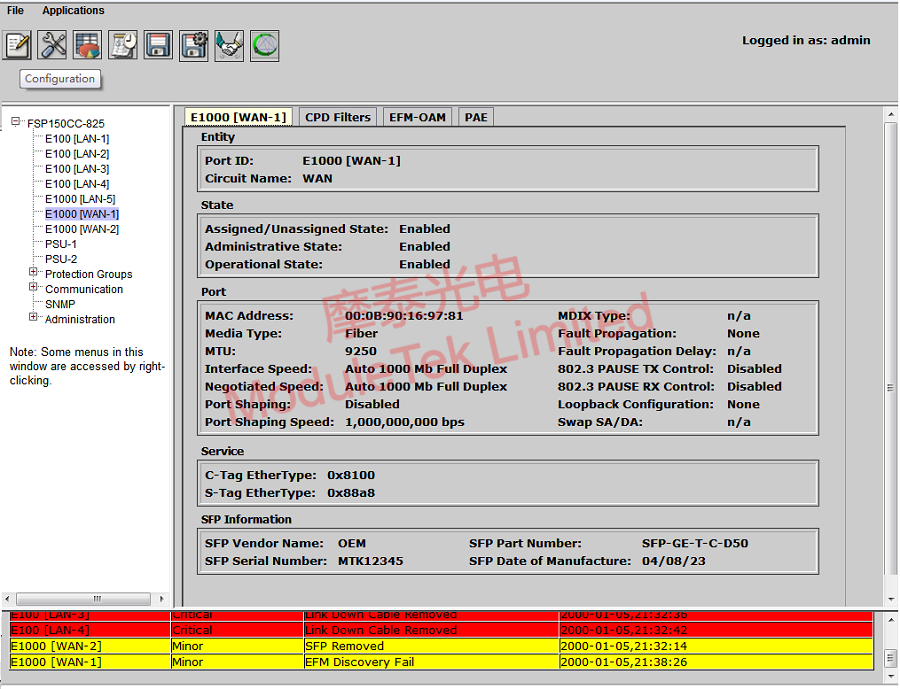

在左上角Configuration图标下点击交换机对应接口，将显示该接口的配置、状态、以及接入模块信息。

接口状态信息

图6 接口状态信息

3、设备拆解

打开交换机上盖，可以看到整体分为两个部分，一部分为PCB主板，集成了各种主要芯片、电阻、散热等器件，同时直流电源器件也集成到了主板上；一部分为交流电源板，无风扇设计。

FSP150CC-825内部构造

图7 FSP150CC-825内部构造

可以看到有两块散热，其中一块像刺猬般呈分散柱状，该散热块与芯片粘连，未对其进行拆解；另一个为铜条散热块，其下是一个XC4VLX80型号芯片，该芯片为赛灵思(XILINX)公司VIRTEX-4系列的现场可编程门阵列(FPGA)芯片，用户可根据需求灵活配置逻辑功能，实现包括数字信号处理、接口控制等多种功能，同时可以实现简单的数据转发、基本VLAN划分等基础功能。

FSP150CC-825 主芯片

图8 FSP150CC-825 主芯片

主芯片右上角是一颗Marvell的88E3082-BAR1 PHY芯片，支持8端口10/100BASE-T。

FSP150CC-825 PHY芯片

图9 FSP150CC-825 PHY芯片
