摩泰光电QSFP-40G-SR4-C-G11光模块测试报告

发布时间：2024-12-04
        摩泰光电推出了一款型号为QSFP-40G-SR4-C-G11的多模光模块，可以支持40G以太网应用，摩泰光电实验室对该型号样品进行了测试，方便大家进一步了解该模块的核心性能指标和实际在主机上的使用效果。
1、产品简介
        摩泰光电 QSFP-40G-SR4-C-G11模块的核心性能指标，见表1所示：
表1 摩泰光电 QSFP-40G-SR4-C-G11模块的核心性能指标
物理层接口
最远传输距离（m）
工作温度（℃）
光纤类型
光纤接口类型
波长（nm）
发射光功率@每通道（dBm）
接收光功率@每通道（dBm）
最大功耗（W）
40GBASE-SR
400@OM4
0 ~ 70
MMF
MPO
850
-7.6 ~ 2.4
-9.5 ~ 2.4
1.5

        摩泰光电 QSFP-40G-SR4-C-G11模块实物图，见图1所示：
摩泰光电 QSFP-40G-SR4-C-G11模块实物图

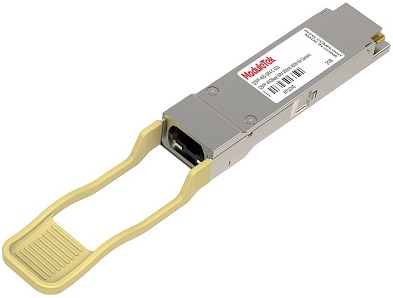

图1 摩泰光电 QSFP-40G-SR4-C-G11模块实物图
2、模块上机识别
        摩泰光电 QSFP-40G-SR4-C-G11支持40G速率，将模块插入 CISCO N3K-C3064PQ-10GE交换机上，测试模块可以正常Link，端口指示灯点亮；模块识别信息正常，DOM正常，具体测试数据见表2所示：
表2 摩泰光电 QSFP-40G-SR4-C-G11光模块在CISCO N3K-C3064PQ-10GE交换机上的Link、识别、DOM信息

模块在CISCO N3K-C3064PQ-10GE交换机40G端口
LINK
识别
DOM数据
3、模块关键参数测试
        在摩泰光电实验室，外壳温度70℃下，对QSFP-40G-SR4-C-G11光模块样品的关键参数进行测试，测试结果见表3所示：
表3 摩泰光电 QSFP-40G-SR4-C-G11光模块关键参数
通道
发射光功率（dBm）
接收灵敏度@1E-12（过400m@OM4光纤）（dBm）
功耗（W）
CH1
-2.88
-13.52
1.32
CH2
-2.84
-13.55
CH3
-2.75
-13.41
CH4
-2.85
-13.32

        外壳温度70℃下，对QSFP-40G-SR4-C-G11光模块样品的光眼图进行测试，测试结果见表4所示：
表4 摩泰光电 QSFP-40G-SR4-C-G11光模块光眼图

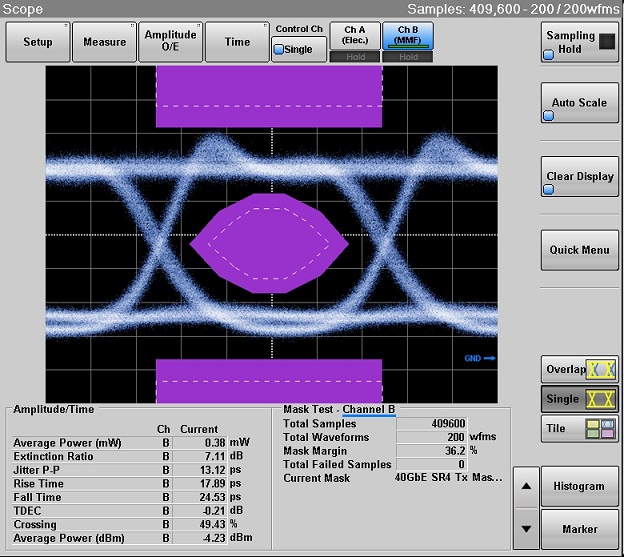

CH1的光眼图

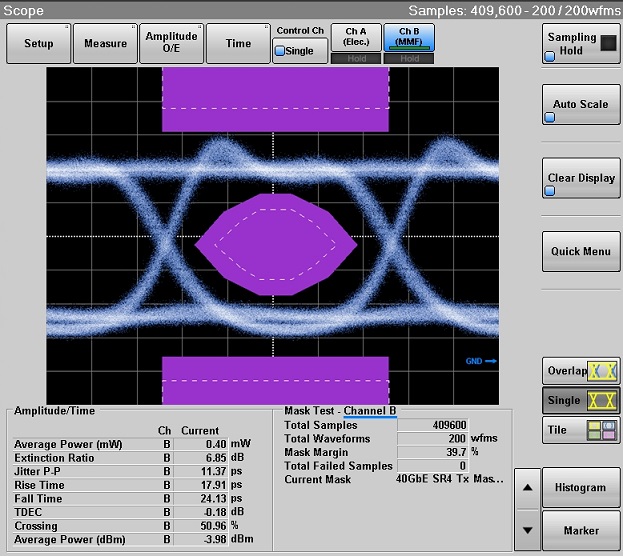

CH2的光眼图

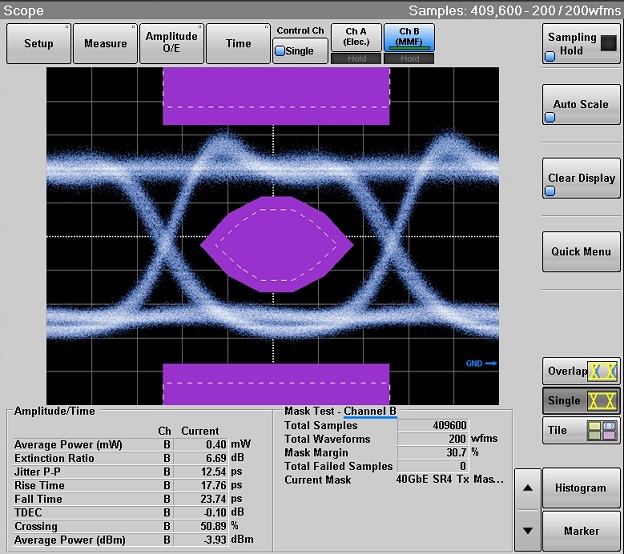

CH3的光眼图
CH4的光眼图

        光眼图参数见表5所示：
表5 摩泰光电 QSFP-40G-SR4-C-G11光模块光眼图参数
通道
消光比(dB)
P-P抖动（ps）
上升时间（ps）
下降时间（ps）
Margin值（%）
CH1
7.11
13.12
17.89
24.53
36.2
CH2
6.58
12.83
18.30
23.71
42.7
CH3
7.11
13.12
17.89
24.53
36.2
CH4
6.58
12.83
18.30
23.71
42.7

        实际测试数据显示摩泰光电 QSFP-40G-SR4-C-G11光模块核心性能指标符合摩泰光电数据手册定义，并与CISCO官方宣传的同类型模块性能相当。
        摩泰光电可以提供性价比优良的QSFP-40G-SR4光模块产品，欢迎大家选购。
