CISCO C9500X-60L4D交换机开箱

        Cisco C9500X-60L4D 是Cisco Catalyst 9500系列交换机家族中的一员，专为满足企业园区核心和汇聚层需求而设计的高性能交换机。

        摩泰光电实验室购买了一台CISCO C9500X-60L4D交换机，可以测试 10G/25G/50G SFP56, 40G/100G/200G/400G QSFP-DD 产品系列，下面带大家一起进行开箱验收。

表1 设备官方描述信息

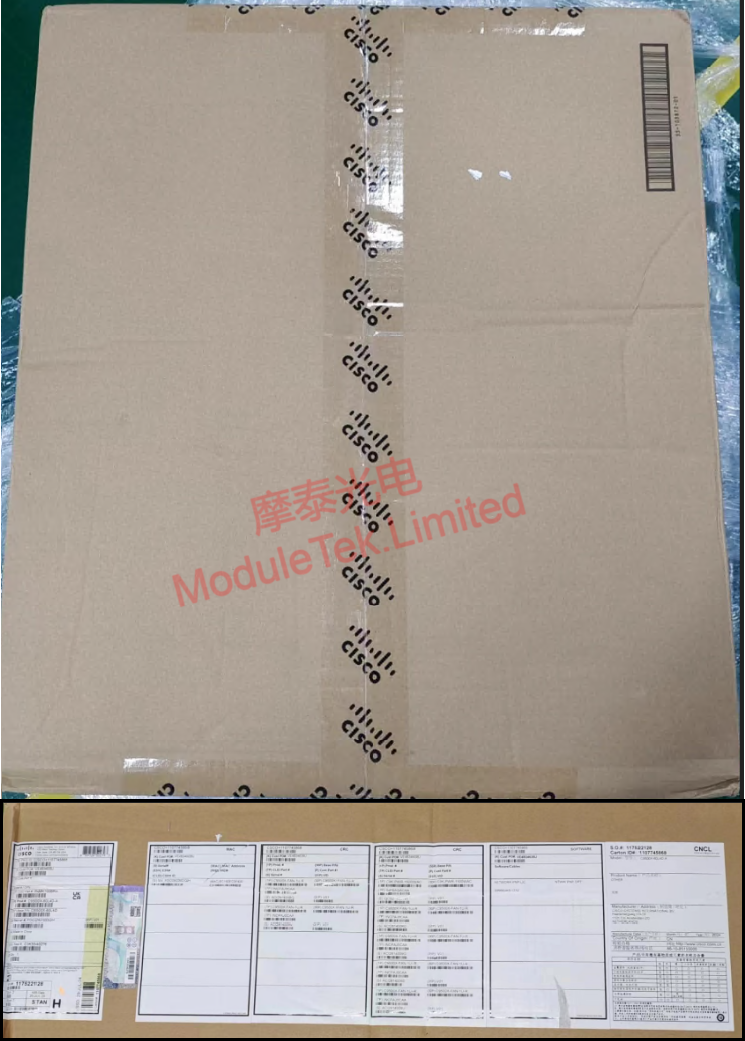

        设备外包装印有CISCO logo，产品标签列有所有硬件型号信息，含主机、电源、风扇等，另有环保标签，标明有毒有害物质信息。

图1 C9500X-60L4D外包装

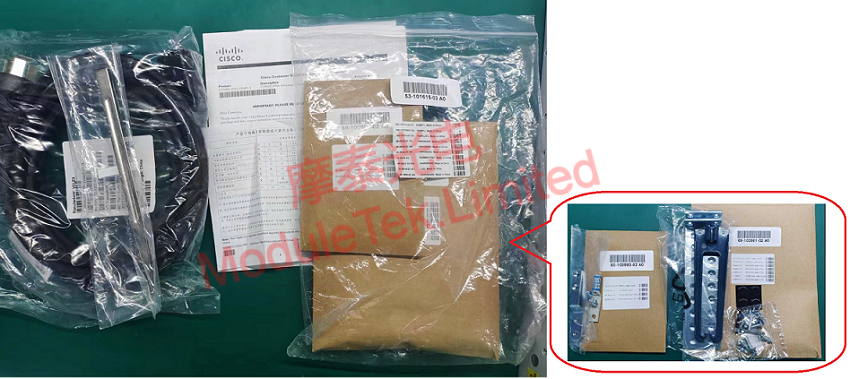

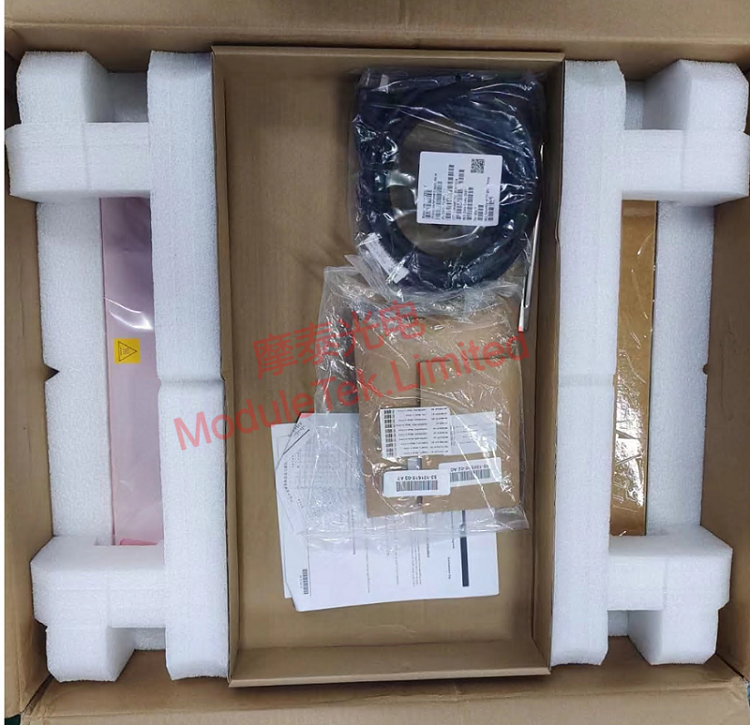

        设备开箱内含主机一台（内置电源与风扇），配件含两包螺丝/角铁/导轨、SFP提取器、电源线（16A）、使用指南与环保物质标识。

图2 C9500X-60L4D内包装

图3 C9500X-60L4D配件

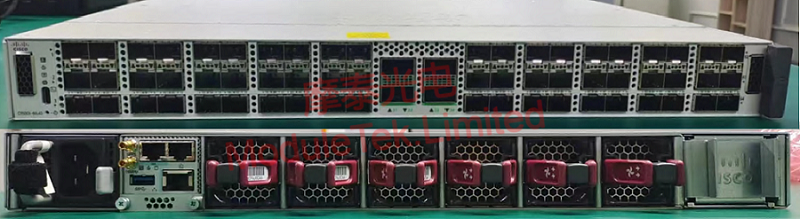

        前面板主要有60个50G SFP56口，4个400G QSFP-DD端口，1个USB-C控制台端口，1个复位按钮，1个RFID标签，提供资产管理和跟踪的自动识别功能。

        后面板主要有2个电源接入槽（已选配1个电源模块），6个风扇接入槽（已接入风扇模块），3个RJ45口，分别为控制台端口、同步时间端口、以太网管理端口，1个SSD模块，1个USB-A主机端口，用于思科IOS软件访问。

图4 C9500X-60L4D前面板/背面板

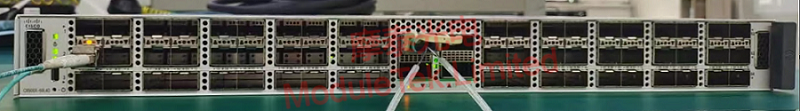

        接入电源线对设备进行上电，启动有明显噪声。

图5 C9500X-60L4D设备上电

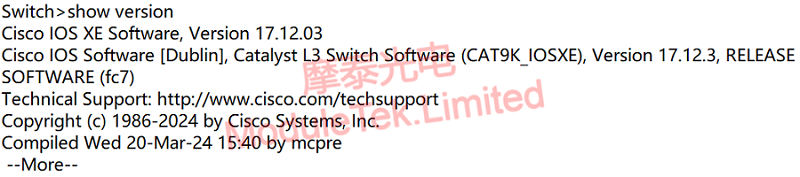

        使用RJ45转DB9 串口线，通过串口连接到交换机；设备默认波特率为 9600 ，初始账号/密码： 无 ，登录控制台，执行命令“show version ” ，查看运行系统版本信息。

图6 进入控制台查看系统信息

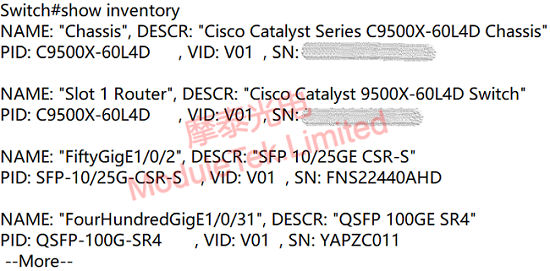

        使用摩泰光电生产的CISCO兼容25G CSR，100G SR4光模块产品，接入设备以太网端口，可以正确识别模块类型。

图7 读取光模块信息

        摩泰光电的光模块产品可以很好的兼容CISCO的相关设备，欢迎大家选购。
