ARISTA SFP-25G-MR-LR 光模块样品报告

发布时间：2024-08-29

        ARISTA公司有型号 SFP-25G-MR-LR 的光模块产品，可以在单模光纤支持10/25G以太网传输10km，摩泰光电实验室对该产品样机进行了测试，方便大家进一步了解该产品的性能指标和实际上机使用效果。

1、产品简介

        ARISTA SFP-25G-MR-LR 光模块在10/25G标准单模光纤(SMF)G.652上支持10km的链路长度，支持商业温度范围(0～70℃)；官方关键参数信息与模块实物外观如下：

表1 ARISTA SFP-25G-MR-LR光模块官方关键参数

PHY Type
Max Reach
Max Power Consumption
Operating Temperature
Cable Type
Wavelength
Transmit Power
Receive Power
25GBASE-MR-LR
10km
1.5W
0~70℃
SMF
1310nm
-7 to 2.0dBm
-13.3 to 2.0dBm

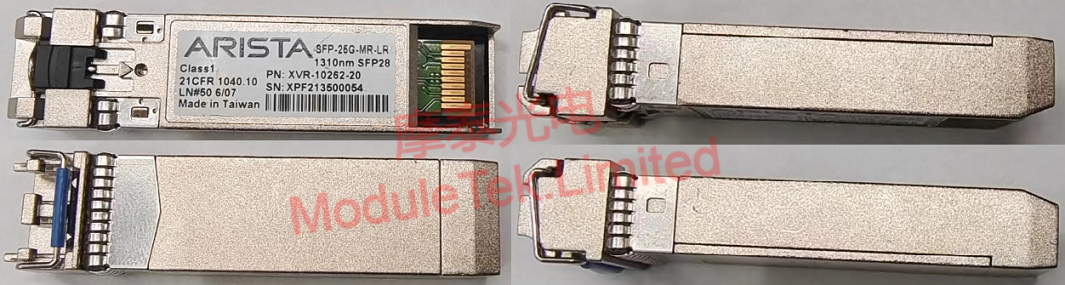

ARISTA SFP-25G-MR-LR光模块实物图
图1 ARISTA SFP-25G-MR-LR光模块实物图

2、模块上机识别

        将SFP-25G-MR-LR模块接入 ARISTA DCS-7160-48YC6-F 交换机，模块可以正常LINK，端口指示灯亮起；模块信息可以被交换机正常识别，如模块类型、序列号等；可以读取DOM数据，且DOM数据均在阈值范围内，无告警现象。

表2 ARISTA SFP-25G-MR-LR光模块上机识别

  模块在10G速率下的交换机读取信息 模块在25G速率下的交换机读取信息
LINK

识别

DOM数据

3、模块关键参数测试

        实验室模块外壳45℃条件下，对SFP-25G-MR-LR样品模块在测试板上的性能指标进行测试，测试结果如下；

表3 ARISTA SFP-25G-MR-LR光模块性能指标


发射光功率
功耗
接收灵敏度（不过纤）
接收灵敏度（过10KM光纤）
备注
10G
-3.2dBm
0.726W
-17.5dBm
-17.6dBm
0误码率
25G
-2.6dBm
0.873W
-17.8dBm
-17.7dBm
5E-5误码率

        样品模块外壳45℃光眼图测试，眼图模板与参数如下：

表4 ARISTA SFP-25G-MR-LR光模块眼图

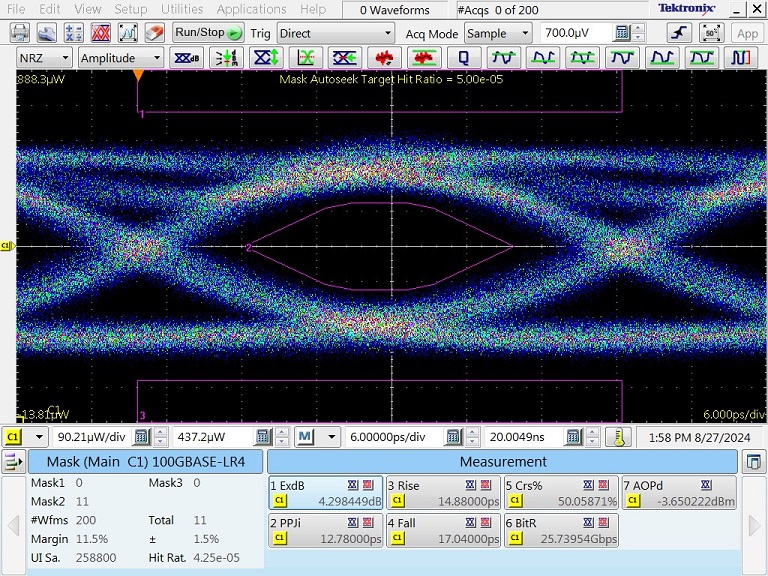

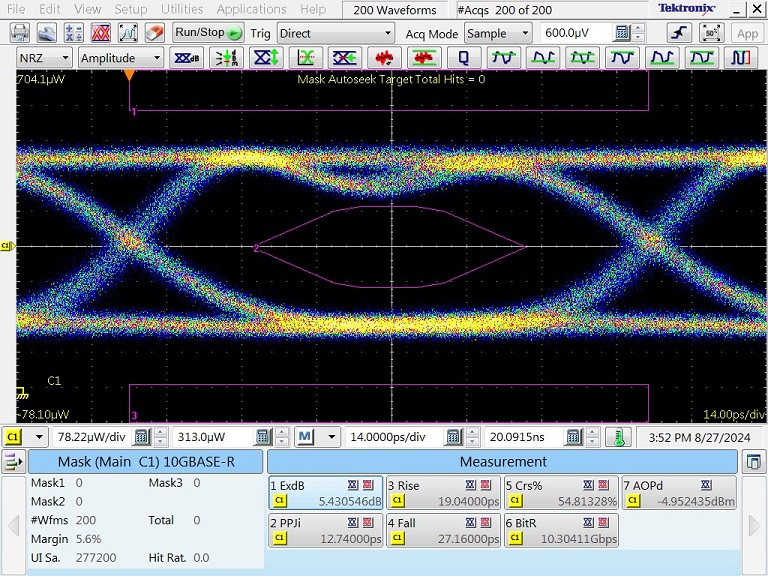

模块在10G速率下的眼图 模块在25G速率下的眼图


表5 ARISTA SFP-25G-MR-LR光模块眼图参数

  温度(℃) 消光比(dB) P-P抖动（ps） 上升时间（ps） 下降时间（ps） Margin值（%）
10G 45 5.43 12.74 19.04 27.16 5.6
25G 45 4.298 12.78 14.88 17.04 11.5

        从实际测试情况来看，该模块关键参数指标符合ARISTA官方宣称。

        摩泰光电竭诚为您服务。
