摩泰光电 SFP-GE-CWDM-1530-32DB-I-F10 光模块样品报告
发布时间：2024-08-22
摩泰光电有型号为SFP-GE-CWDM-1530-32DB-I-F10的光模块产品，可以在单模光纤支持GE以太网传输120km，摩泰光电实验室对该产品样机进行了测试，方便大家进一步了解该产品的性能指标和实际上机使用效果。
1、产品简介
摩泰光电 SFP-GE-CWDM-1530-32DB-I-F10 光模块在标准单模光纤(SMF)G.652上支持120km的传输距离。官方关键参数信息与模块实物外观如下：
表1 SFP-GE-CWDM-1530-32DB-I-F10 光模块关键参数信息
|
对外型号
|
中心波长
(nm) |
Fiber Mode
|
光纤直径
(um) |
传输距离
|
接口指标(dBm)
|
|
|
输出光功率
|
接收光功率
|
|||||
|
SFP-GE-CWDM-1550-32DB-I-F10
|
1530
|
SMF
|
9/125
|
120km
|
0~5
|
-6~-33
|
图1 SFP-GE-CWDM-1530-32DB-I-F10 光模块实物外观
2、模块上机识别
将SFP-GE-CWDM-1530-32DB-I-F10模块接入华为S5700-52X-LI-48CS-AC交换机，接入跳线，模块可以被交换机正常识别，如模块类型、厂商名、连接器类型、波长、传输距离等；可以读取DOM数据，且DOM数据均在阈值范围内，无告警现象。
表2 SFP-GE-CWDM-1530-32DB-I-F10 光模块上机识别
|
项目
|
交换机读取信息
|
|
识别
|
|
|
DOM数据
|
|
3、模块关键参数测试
a.实验室模块外壳45℃条件下，对SFP-GE-CWDM-1530-32DB-I-F10样品模块在测试板上的性能指标进行测试，测试结果如下；
表3 SFP-GE-CWDM-1530-32DB-I-F10 光模块关键参数测试
|
参数
|
测试数据
|
单位
|
备注
|
|
发射光功率
|
1.88
|
dBm
|
|
|
最小灵敏度（自环回不过纤）
|
-33.98
|
dBm
|
5分钟无误码
|
|
最小灵敏度（自环回过120km光纤）
|
-33.16
|
dBm
|
5分钟无误码
|
|
功耗
|
987
|
mW
|
|

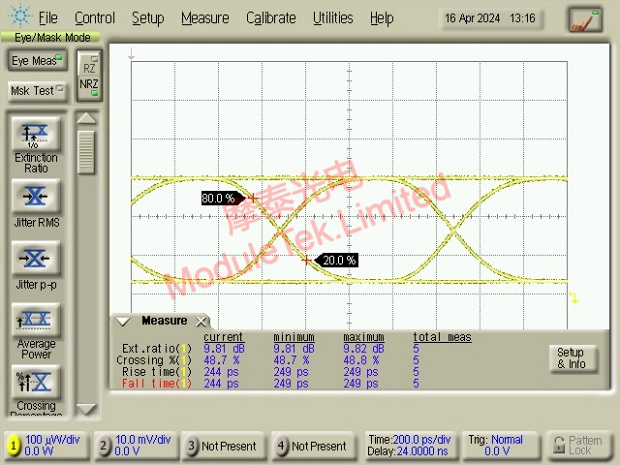

b.样品模块外壳45℃光眼图测试，眼图模板与参数如下：
图2 SFP-GE-CWDM-1530-32DB-I-F10 光模块眼图模板
表4 SFP-GE-CWDM-1530-32DB-I-F10 光模块眼图参数
|
温度(℃)
|
消光比(dB)
|
交叉点（%）
|
上升时间（ps）
|
下降时间（ps）
|
|
45
|
9.81
|
48.7
|
344
|
244
|

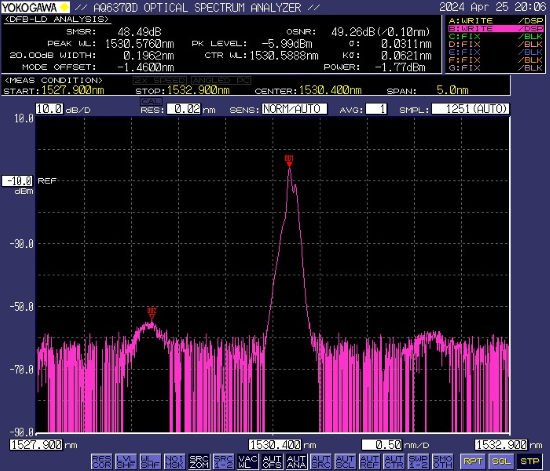

c.样品模块外壳三温光谱图测试，光谱形状与参数如下：
表5 SFP-GE-CWDM-1530-32DB-I-F10 光模块光谱形状
|
测试温度
|
光谱形状
|
|
-40℃
|
 |
|
45℃
|
 |
|
85℃
|
 |
表6 FP-GE-CWDM-1530-32DB-I-F10 光模块光谱参数
|
温度(℃)
|
中心波长(nm)
|
边模抑制比（dB）
|
20dB谱宽（nm）
|
|
-40
|
1530.5888
|
48.49
|
0.1962
|
|
45
|
1530.5435
|
50.28
|
0.1819
|
|
85
|
1530.5352
|
49.68
|
0.1852
|
从实际测试情况来看，该模块关键参数指标符合摩泰光电官方宣称。
摩泰光电竭诚为您服务。
