华为 XFP-10G-1550NM-80KM-SM 光模块样品报告
发布时间：2024-06-24
华为公司有型号XFP-10G-1550NM-80KM-SM的光模块产品，可以在单模光纤支持10G以太网传输80KM，摩泰光电实验室对该产品样机进行了测试，方便大家进一步了解该产品的性能指标和实际上机使用效果。
1、产品简介
华为 XFP-10G-1550NM-80KM-SM 光模块在10G 标准单模光纤(SMF)G.652上支持80KM的链路长度。官方关键参数信息与模块实物外观如下：
表1 官方关键参数信息
|
对外型号
|
中心波长
(nm) |
Fiber Mode
|
光纤直径
(um) |
传输距离
|
接口指标(dBm)
|
|
|
输出光功率
|
接收光功率
|
|||||
|
XFP-10G-1550NM-80EM-SM
|
1550
|
SME
|
9/125
|
80km
|
-2~6
|
-26~-5
|

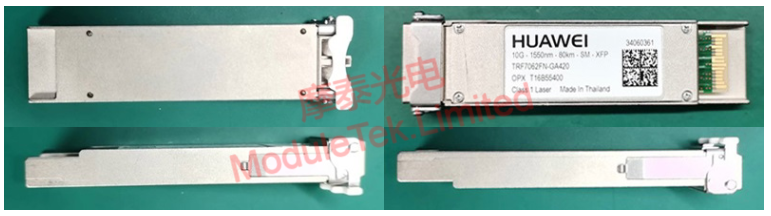

图1 华为 XFP-10G-1550NM-80KM-SM 光模块实物外观
2、模块上机识别
将XFP-10G-1550NM-80KM-SM模块接入Quidway S9303交换机，接入跳线，模块可以被交换机正常识别，如模块类型、厂商名、连接器类型、波长、传输距离等；可以读取DOM数据，且DOM数据均在阈值范围内，无告警现象。
表2 模块上机识别结果
|
项目
|
交换机读取信息
|
|
识别
|
|
|
DOM数据
|
|
3、模块关键参数测试
a.实验室模块外壳45℃条件下，对XFP-10G-1550NM-80KM-SM样品模块在测试板上的性能指标进行测试，测试结果如下；
表3 模块关键参数测试
|
参数
|
测试数据
|
单位
|
备注
|
|
发射光功率
|
1.36
|
dBm
|
|
|
最小灵敏度（自环回不过纤）
|
-27.52
|
dBm
|
5分钟无误码
|
|
最小灵敏度（自环回过80km光纤）
|
-26.95
|
dBm
|
5分钟无误码
|
|
功耗
|
1457
|
mW
|
|
b.样品模块外壳45℃光眼图测试，眼图模板与参数如下：

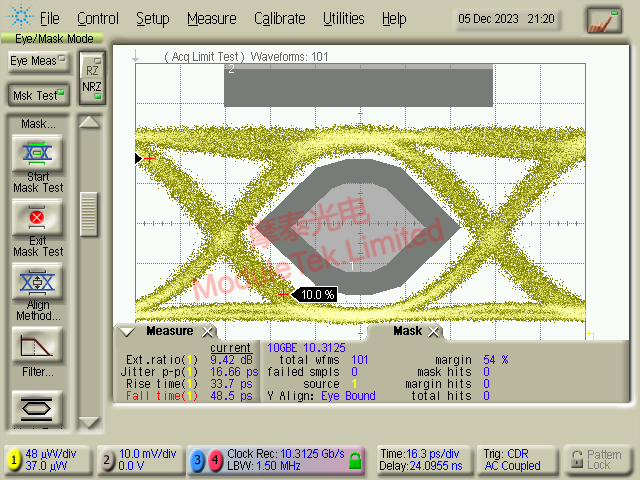

图2 XFP-10G-1550NM-80KM-SM 眼图模板
表4 XFP-10G-1550NM-80KM-SM眼图参数
|
温度(℃)
|
消光比(dB)
|
P-P抖动（ps）
|
上升时间（ps）
|
下降时间（ps）
|
Margin值（%）
|
|
45
|
9.42
|
16.66
|
33.7
|
48.5
|
54
|
c.样品模块外壳45℃光谱图测试，光谱形状与参数如下：

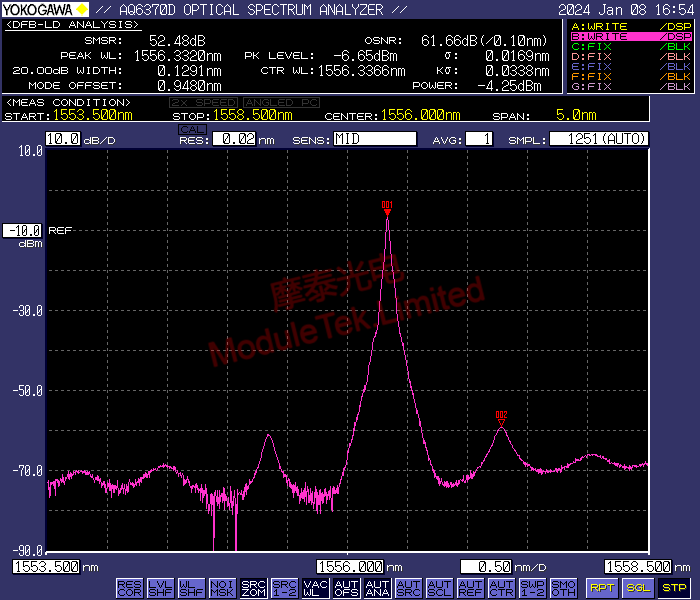

图3 XFP-10G-1550NM-80KM-SM光谱形状
表5 XFP-10G-1550NM-80KM-SM光谱图参数
|
温度(℃)
|
中心波长(nm)
|
边摸抑制比（dB）
|
20dB谱宽（nm）
|
|
45
|
1556.3366
|
52.48
|
0.1291
|
从实际测试情况来看，该模块关键参数指标符合华为官方宣称。
