用户需要将QSFP端口转换为SFP端口使用，除了使用QSFP分支线缆（DAC或AOC）或 MTP/MPO转LC跳线外，还可以使用CVR-QSFP-SFP产品，即QSFP转SFP适配器，简称QSA模块。

1、产品简介

QSFP转SFP适配器具有QSFP封装，内部有一个SFP模块插槽，可使带QSFP接口的设备与SFP接口设备无缝连接。通过将SFP模块插入QSFP转SFP适配器，再将适配器连接到设备QSFP接口，即可实现40G-10G连接，甚至是100G-25G连接，QSFP转SFP适配器在链路中充当SFP模块的接口。

图1 QSA模块示意图

将10G/25G SFP光模块接入CVR-QSFP-SFP产品，光模块接入跳线，CVR-QSFP-SFP产品接入到交换机QSFP接口。

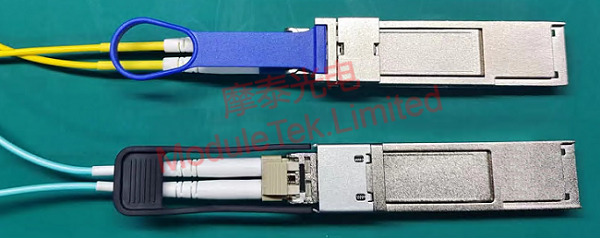

图2 SFP模块接入QSA模块示意图

2、模块上机识别

本次测试以H3C S6820-56HF交换机使用为例，分别测试了10G LR模块接入CVR-QSFP-SFP产品将QSFP+ 40G转SFP+ 10G速率，以及25G SR接入CVR-QSFP-SFP产品将QSFP28 100G转SFP28 25G速率。首先需要配置QSFP接口为一分四模式，即4x10G或4x25G。将接有SFP光模块的CVR-QSFP-SFP产品接入配置好的QSFP接口。

SFP模块可以正常LINK，端口指示灯亮起；模块信息可以被交换机正常识别，如模块类型、型号、厂商名、波长、传输距离等；可以读取DOM数据，且DOM数据均在阈值范围内，无告警现象。

表1 SFP模块接入QSA模块的上机识别
