CISCO SFP-10/25G-LR-S 光模块样品报告

发布时间：2024-03-13

        思科/CISCO公司有型号SFP-10/25G-LR-S的光模块产品，可以在单模光纤支持10/25G以太网传输10KM，摩泰光电实验室对该产品样机进行了测试，方便大家进一步了解该产品的性能指标和实际上机使用效果。

1、产品简介

        CISCO SFP-10/25G-LR-S 光模块在10/25G标准单模光纤(SMF)G.652上支持10KM的链路长度，支持商业温度范围(0～70℃)；官方关键参数信息与模块实物外观如下：

表1 CISCO SFP-10/25G-LR-S光模块官方关键参数

Type Distance Max Power Consumption Operating Temperature Cable Type Wavelength Transmit Power Receive Power Transmit and Receive Wavelength
10G 10KM 1.3W 0~70℃ SMF 1310nm -8.2~+0.5dBm -14.4~+0.5dBm 1260~1355nm
25G -7~+2dBm -13.3~+2dBm 1295~1325nm

CISCO SFP-10/25G-LR-S光模块实物图

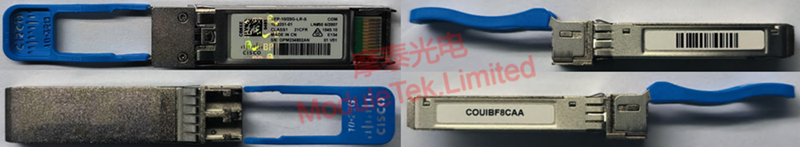

图1 CISCO SFP-10/25G-LR-S光模块实物图

2、模块上机识别

        将SFP-10/25G-LR-S模块接入CISCO C9300交换机，模块可以正常LINK，端口指示灯亮起；模块信息可以被交换机正常识别，如模块类型、序列号等；可以读取DOM数据，且DOM数据均在阈值范围内，无告警现象。

表2 CISCO SFP-10/25G-LR-S光模块上机识别

  模块在10G速率下的交换机读取信息 模块在25G速率下的交换机读取信息

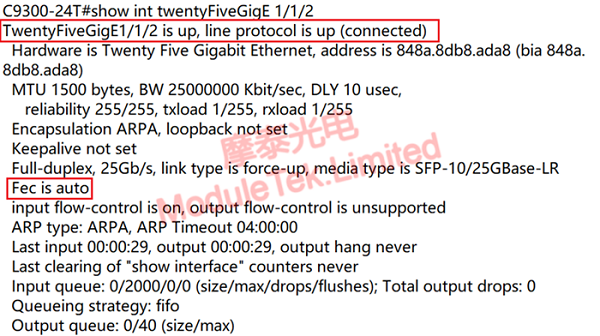

LINK

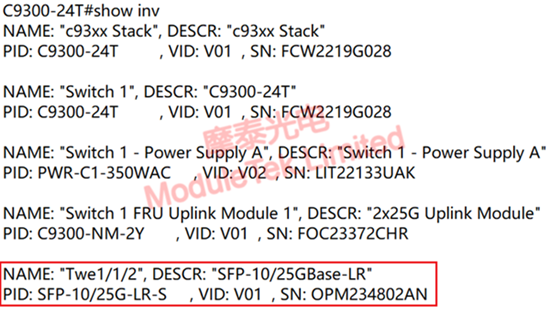

识别

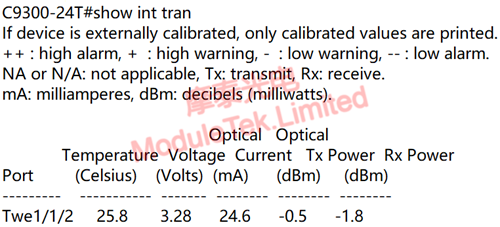

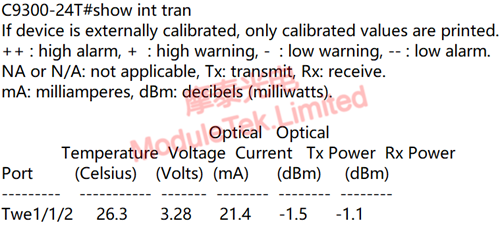

DOM数据

3、模块关键参数测试

        实验室模块外壳45℃条件下，对SFP-10/25G-LR-S样品模块在测试板上的性能指标进行测试，测试结果如下；

表3 CISCO SFP-10/25G-LR-S光模块性能指标

  发射光功率 功耗 接收灵敏度（不过纤） 接收灵敏度（过10KM光纤） 备注
10G -0.78dBm 0.8604W -15.77dBm -15.88dBm 0误码率
25G -0.53dBm 0.909W -13.99dBm -14.25dBm 5E-5误码率

        样品模块外壳45℃光眼图测试，眼图模板与参数如下：

表4 CISCO SFP-10/25G-LR-S光模块眼图

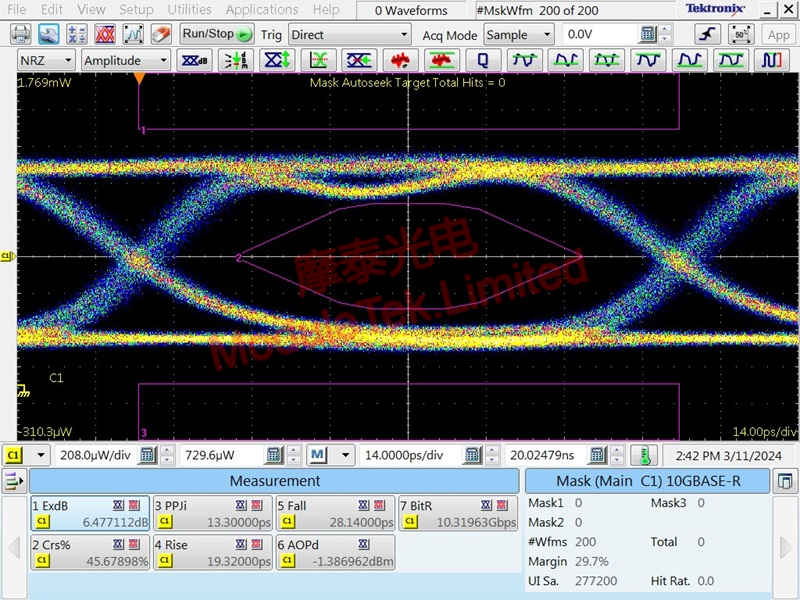

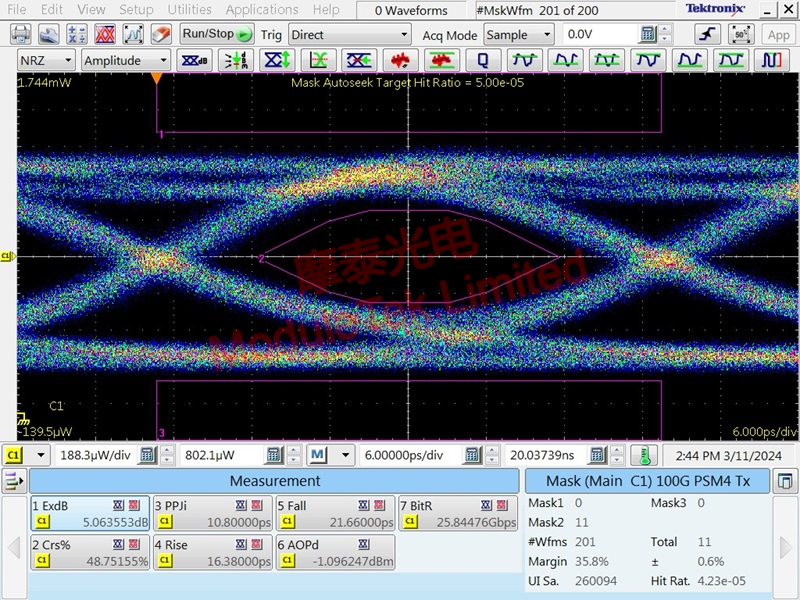

模块在10G速率下的眼图 模块在25G速率下的眼图


表5 CISCO SFP-10/25G-LR-S光模块眼图参数

  温度(℃) 消光比(dB) P-P抖动（ps） 上升时间（ps） 下降时间（ps） Margin值（%）
10G 45 6.48 13.3 19.32 28.14 29.7
25G 45 5.06 10.8 16.38 21.66 35.8

      从实际测试情况来看，该模块关键参数指标符合CISCO官方宣称。

      摩泰光电竭诚为您服务。
