NOKIA 7250 IXR-e交换机拆解

        摩泰光电实验室近期购入的NOKIA 7250 IXR-e 24SFP+ 8SFP28 2QSFP28交换机，前面为大家展示了该交换机的开箱：NOKIA 7250 IXR-e交换机开箱；为了进一步了解NOKIA交换机，接下来对NOKIA 7250 IXR-e交换机进行简单的拆解分析，为大家展示其内部结构。

        该交换机的描述与面板接口信息前面有介绍过，此处不再赘述。

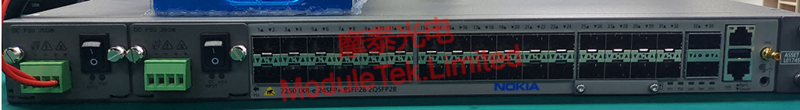

图1 NOKIA 7250 IXR-e前面板

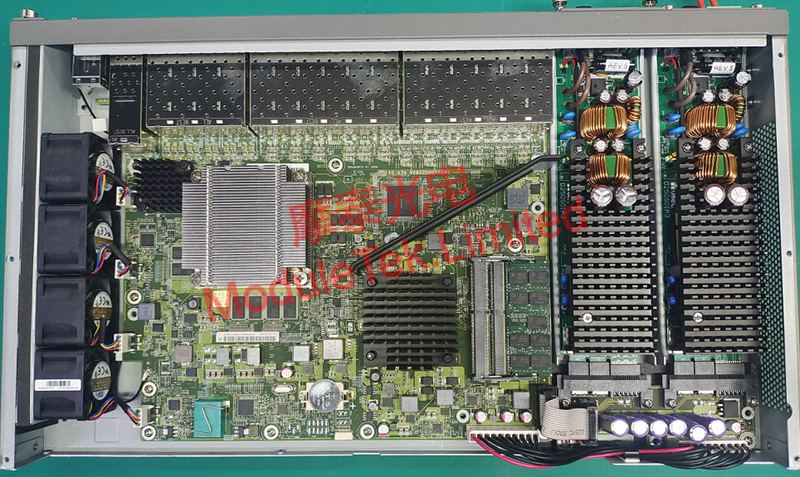

        打开交换机上盖，可以看到整体分为两个部分，一部分为PCB主控板，集成了各种芯片、电阻、散热等器件，另一部分为电源板，接入了两个外置直流电源；4个风扇单独悬挂于一侧。

        主控板正反各有一颗ALTERA的5M2210ZF324C4N同型号MAX V CPLD芯片；电源旁边是内存条，含9颗三星的K4A4G085WF-BITD内存芯片，与CPLD之间有一块立体金属挡板；最大散热片往下是4颗并列的三星 K4A4G165WE-BIRC内存芯片，旁边是MARVELL的88E1512-NNP2千兆以太网收发器。

图2 NOKIA 7250 IXR-e内部构造

        看到主控板背面这密密麻麻的焊点了吗，不知道有没治好你的密集恐惧症呢。

图3 NOKIA 7250 IXR-e 主控板背面

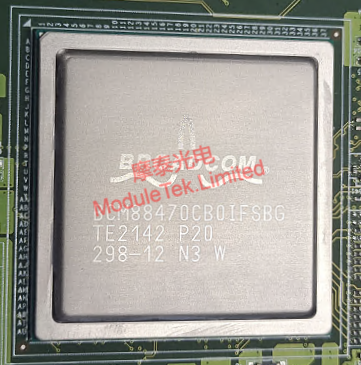

        取下最大的散热片，可以看到下面是交换机主交换芯片，使用的是BROADCOM的BCM88470CB0IFSBG。另外两块黑色散热片由于与芯片粘在一起，本次拆解不对其进行强拆。

图4 NOKIA 7250 IXR-e主交换芯片

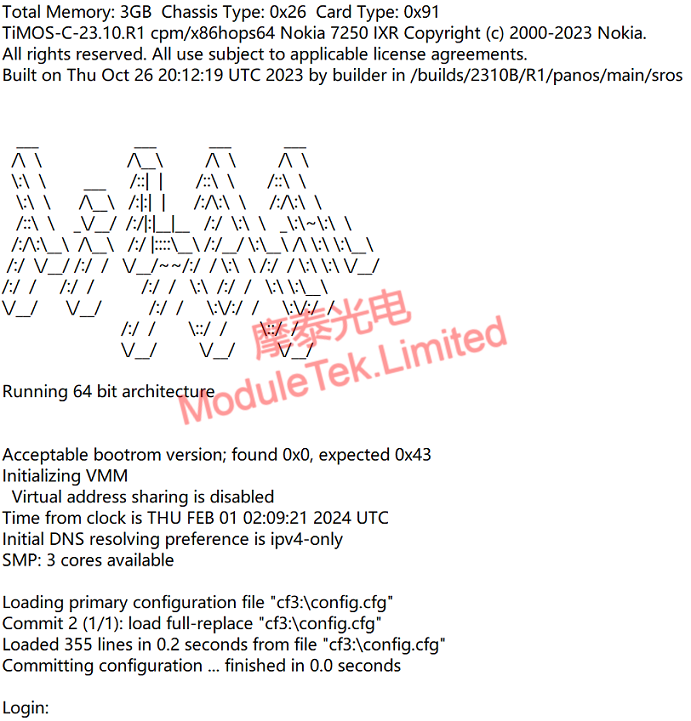

        拆解后记得安装回去重启检查系统，看到这个炫酷的TIMOS就知道没有问题啦。

图5 NOKIA 7250 IXR-e控制台登录界面
