RAISECOM ISCOM2624GF-4C-HI-AC 交换机展示

        摩泰光电实验室今天要给大家介绍的设备是RAISECOM ISCOM2624GF-4C-HI-AC 交换机，接下来以外观、系统、内部构造三方面进行展示。

1、产品简介

        RAISECOM ISCOM2624GF-4C-HI-AC 交换机前面板主要是24个1G SFP口、4个10G SFP口、4个RJ45 复用口、一个RJ45串口、一个网络管理口、一个交流电源接入孔；后面板主要是一个直流电源接入孔。 官方关键参数信息与设备实物外观如下：

表1 设备官方描述信息

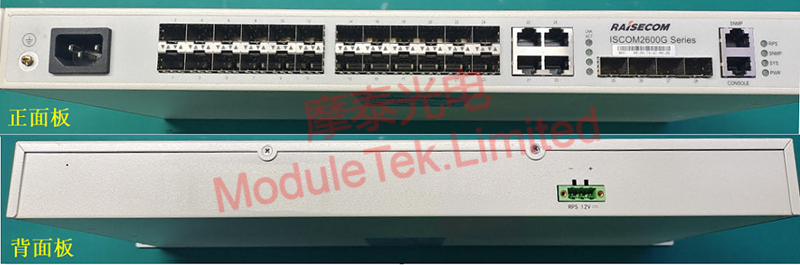

图1 设备前面板/背面板

2、控制台登录

        接入电源线对设备进行上电，使用随货附赠RJ45转DB9F专用串口线，PC通过串口连接到交换机；默认波特率：9600，初始账号/密码：raisecom，登录到设备控制台。

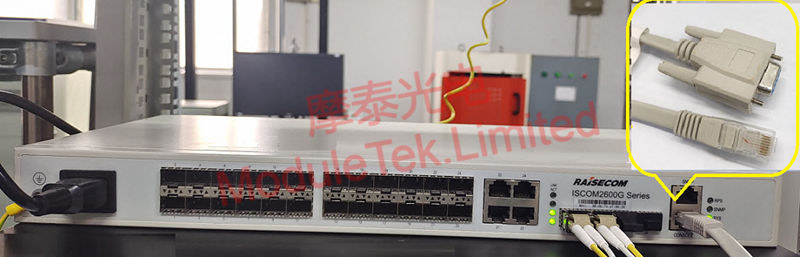

图2 设备上电

图3 进入控制台查看系统信息

        4个10G SFP接口可以向下兼容1G，在接口配置模式下切换接口速率即可。

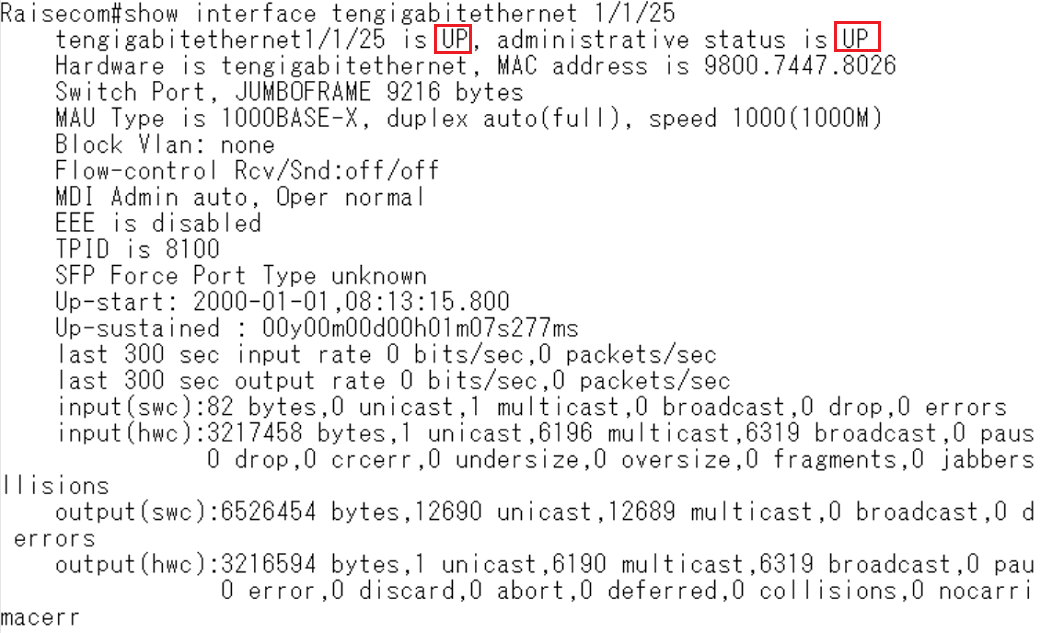

图4 接口速率配置

        使用摩泰SFP-GE-SX光模块接入RAISECOM ISCOM2624GF-4C-HI-AC交换机，接入跳线，模块可以正常LINK，端口指示灯亮起；模块信息可以被交换机正常识别，如模块类型、厂商名、序列号、波长、传输距离等；可以读取DOM数据，且DOM数据均在阈值范围内，无告警现象。

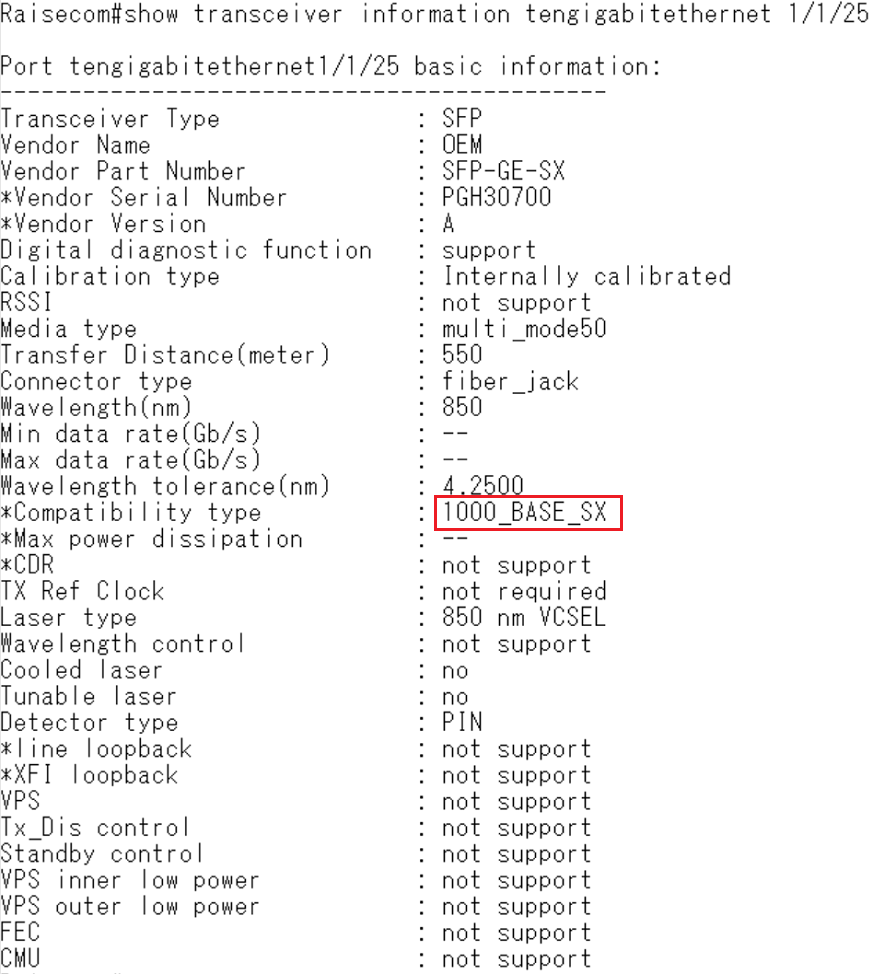

表2 ISCOM2624GF-4C-HI-AC读取光模块信息

3、设备拆解

        打开交换机上盖，可以看到整体分为两个部分，一部分为PCB主板，集成了各种主要芯片、电阻、散热等器件；一部分为电源板，含直流电源板与交流电源板；2个风扇独立悬挂于一侧。

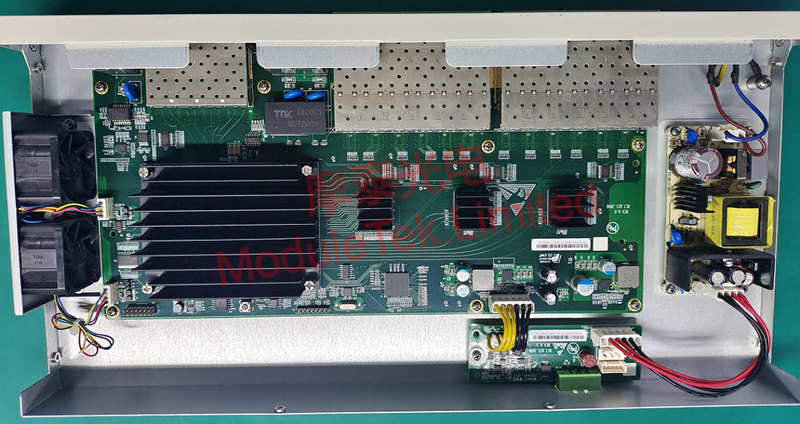

图5 ISCOM2624GF-4C-HI-AC内部构造

        取下散热片，可以看到交换机的主交换芯片，使用的是BROADCOM的BCM56151A0KFSBG。

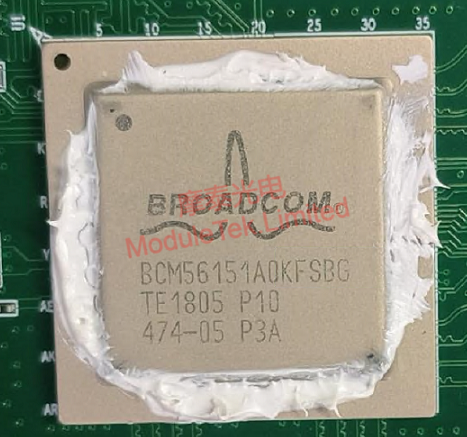

图6 ISCOM2624GF-4C-HI-AC 主交换芯片

        摩泰光电的光模块产品可以很好的兼容RAISECOM的相关设备，欢迎大家选购。
