CISCO SFP-10G-T-X 电口模块样品报告

        思科/CISCO公司有型号SFP-10G-T-X的电口模块产品，支持100M/1G/10Gbps速率，摩泰光电实验室对该产品样机进行了测试，方便大家进一步了解该产品的实际上机使用效果。
1、产品简介
        CISCO SFP-10G-T-X 模块在10G 超六类及以上网线支持30M的链路长度，在100M/1G 超五类及以上网线支持100M的链路长度。官方描述与模块实物外观如下：
        Cisco SFP-10G-T-X module
        The Cisco 10GBASE- T module ( Figure 2) offers connectivity options at the following data rates :
        100M/1G/10Gbps. It has the SFP + form factor and an RJ-45 interface so that CAT5e/CAT6A/CAT7 cables can be used to connect to end points with embedded 10GBASE-T ports.
        They are suitable for distances up to 30 meters and offers a cost-effective way to connect within racks and across adjacent racks.

图1  CISCO SFP-10G-T-X 模块实物外观

2、模块上机效果

        模块使用前需要在主机端接口配置模式下，配置模块类型及自适应速率：

图2  CISCO SFP-10G-T-X 模块配置速率

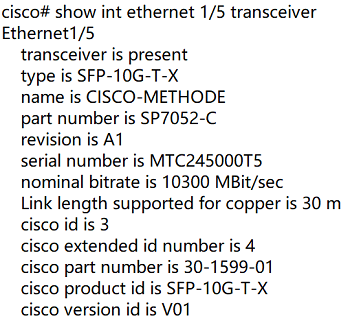

        将SFP-10G-T-X模块接入CISCO N9K-C93180YC-EX交换机，使用Cat6A网线，对端连接CISCO WS-C3560CX-8XPD-S交换机内置RJ45口 ；通过修改对端接口速率，模块可以正常LINK在100M/1G/10G速率 ，并可以跑通业务；模块信息可以被交换机正常识别，如模块类型、厂商名、型号、序列号、速率、传输距离等，无告警现象。

表2  CISCO SFP-10G-T-X 模块上机效果

3、模块关键参数测试
        实验室模块外壳45℃条件下，对SFP-10G-T-X样品模块在测试板上的功耗进行测试，测试结果如下；

表3   CISCO SFP-10G-T-X 模块关键参数测试

      从实际测试情况来看，该模块在交换机上的工作表现符合CISCO官方宣称。
