光模块带TEC与不带TEC简介

        TEC(Thermo Electric Cooler)是半导体制冷器 (也称热电制冷器) 的简称。它是一种基于热电材料的帕尔贴效应实现的固态制冷技术，可以通过改变电流方向实现的TEC器件表面的温度控制。

2. TEC在光模块中的应用

        光模块从是否需要带自动温度控制的角度进行分类，可以分成不带制冷（无TEC）及带制冷（带TEC）两种，对应的TEC主要用于控制TOSA内的LD半导体芯片的工作温度，使其长期工作在恒定温度下；

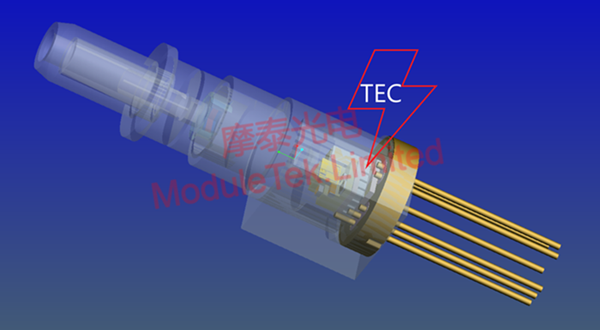

        TEC一般封装在TO-CAN或BOX的腔内与LD之间进行热传导控制，下图为TEC在EML TOSA封装结构中的示意图；

图1 带TEC的EML TOSA结构示意图

3. 光模块带TEC与不带TEC选型介绍

        带TEC的产品一般应用在以下几种常见的场景：

        a、对波长温漂要求严格的应用上（类似DWDM光模块）；

        b、大部的EML TOSA的DFB与EA需要使用TEC去恒定温度避免两个零件的温漂系数差异导致的输出光功率波动；

        c、在高速远距离传输的产品上，使用TEC恒温可减小温度变化引起的热噪声的起伏，以及优化大功率光芯片的散热，从而提升产品的信号传输能力；

        选择光模块是否带TEC主要取决与实际的应用场景及成本的预算，带TEC的光模块成本相对比较高，但在高速、长距离、DWDM等应用上具有更好的传输性能及可靠性。
