光模块常见的两种解锁方式简介

       ⦁ 背景

         光模块是一种用于光通信和光网络设备中的关键元件，用于光电转换和光信号传输，随着光通信技术的不断发展，光模块外形正在向小型化的SFP封装演进，下图是几种典型的光模块封装：

图1 几种光模块的封装外形图

         对于25Gbps以及以下速率的光模块，SFP是主流封装。

         SFP光模块通常是支持热插拔的，光模块插拔时与SFP笼子有个解锁的动作，目前主流的两种解锁方式是下沉式和推拉式，我们简单介绍下这两种方式。

       ⦁ 下沉式

         下沉式解锁核心是拉环拉动过程中，带动光模块外壳上三角形锁定装置下沉，与SFP笼子脱离来实现解锁，图2是拉环未拉起，处于锁住状态的照片：

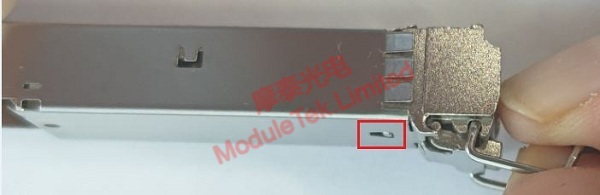

图2 下沉式解锁方案-锁住的状态

         图3是拉环拉起来，模块处于解锁状态的照片：

图3 下沉式解锁方案-解锁的状态

         图4是1个下沉式解锁外壳配合SFP笼子的结构装配图：

图4 下沉式解锁方案-外壳与SFP笼子的装配图

       ⦁ 推拉式

         推拉式解锁核心是拉环拉动过程中，外壳上部分零件推动笼子上锁定结构位置上移，与模块上三角形锁定装置脱离，实现解锁，图5是拉环未拉起，处于锁住状态的照片：

图5 推拉式解锁-锁住的状态

         图6是拉环拉起来，模块处于解锁状态的照片：

图6 推拉式解锁-解锁的状态

         图7是1个推拉式解锁外壳配合SFP笼子的结构装配图，拉环拉起，零件A移动顶起笼子B位置，实现解锁：

图7 推拉式解锁方案-外壳与SFP笼子的装配图
