基于BCM84891L方案的万兆电口SFP模块兼容多速率介绍

       本文介绍一下基于Broadcom BCM84891L方案的万兆电口SFP模块主机接口和网线接口是速率兼容情况。

1. 主机接口

        BCM84891L方案的万兆电口SFP模块主机接口兼容10G XFI/5GBase-X/2.5GBase-X/SGMII模式，模块自适应主机接口。

        当交换机端口为10G时，模块的主机接口自适应为10G XFI模式，此时，网线接口只支持 10GBase-T 10G速率，通过Cat 6A或更好网线传输距离达80m。

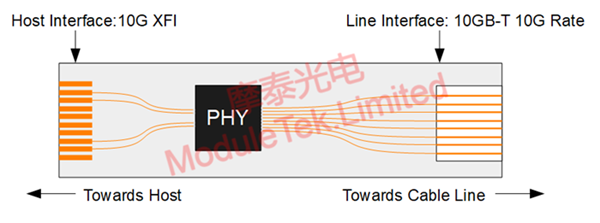

图1 BCM84891L方案的万兆电口SFP模块用在10G交换机端口上的框图

        当交换机端口为5G时，模块的主机接口自适应为5GBase-X 模式，此时，网线接口只支持 5GBase-T 5G速率，通过Cat 5E或更好网线传输距离达100m。

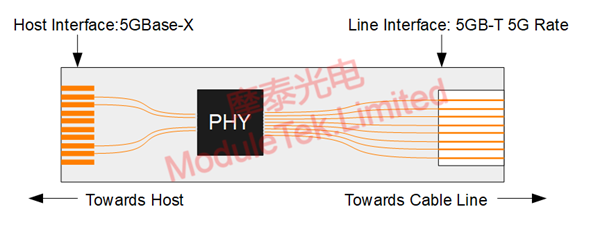

图2 BCM84891L方案的万兆电口SFP模块用在5G交换机端口上的框图

        当交换机端口为2.5G时，模块的主机接口自适应为2.5GBase-X 模式，此时，网线接口只支持 2.5GBase-T 2.5G速率，通过Cat 5E或更好网线传输距离达100m。

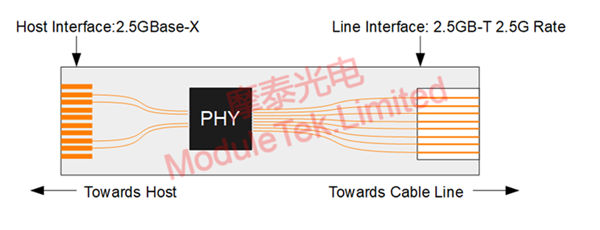

图3 BCM84891L方案的万兆电口SFP模块用在2.5G交换机端口上的框图

        当交换机端口为1G时，模块的主机接口自适应为SGMII模式，此时，网线接口只支持 10/100/1000Base-T速率自适应，通过Cat 6A或更好网线传输距离达100m。

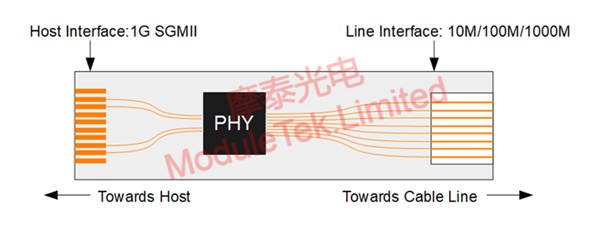

图4 BCM84891L方案的万兆电口SFP模块用在1G交换机端口上的框图

2. 网线接口

        BCM84891L方案的万兆电口SFP模块网线侧（RJ45接口处）跟另一端模块互联时，可以兼容10/100/1000M/2.5G/5G/10G共6种速率，但需要注意的是，网口的速率必须跟主机接口的速率一致，而主机口又会跟交换机端口速率一致，因此，当模块插入多少速率的交换机端口上使用时，就限定了网口和对端互连的速率。在使用过程中如果要切换速率，则需要先切换本地交换机端口速率。

3. 流控

       BCM84891L方案的万兆电口PHY两侧的速率是一致的，内部不需要做速率转换，因此，无需进行流控。
