Netgear交换机如何查看端口状态与光模块信息

        光模块在交换机上工作时通常需要通过读取模块内部信息来了解其工作状态，比如模块连接情况与实时收发光、温度等，通过识别模块信息可以检测模块与交换机的编码兼容性；那么Netgear交换机如何在使用过程中查看光模块工作状态以及内部信息呢？

        下面以摩泰SFP-10G-SR光模块接入Netgear M4250-26G4XF-PoE+交换机为例，为大家展示在Netgear交换机上读取接入的光模块信息的具体操作（不同型号交换机命令有所不同）。

1 光模块的状态

        执行命令“show port status slot/port ” ，查看接口状态信息；

        该命令下输出的信息含接口速率、双工模式、模块类型、模块link状态等（Status为UP是光模块工作的前提条件)。

        说明：slot/port 为模块所在插槽号与接口号，可以执行命令“show port status all”，查看模块所在插槽与接口号。

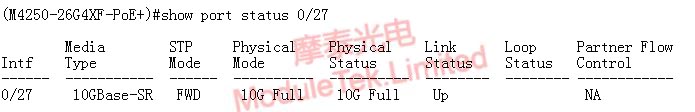

图1 光模块link up状态

2 交换机对模块的识别

        执行命令“show fiber-ports optics-info slot/port” ，查看接入光模块的识别信息；

        该命令下输出的信息含模块类型、型号、厂商名、序列号、速率等，该内容源于光模块写入的编码数据。

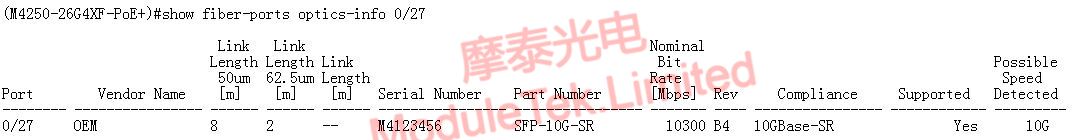

图2 光模块识别信息

3 交换机读取模块数字诊断数据

        执行命令“show fiber-ports optics-diag slot/port” ，查看接入光模块的诊断数据；

        该命令下输出的信息为阈值数据、DDM数据、A2编码数据HEX与ACISS码，该内容源于光模块A2Low,A2T00数据（以SFP为例）。

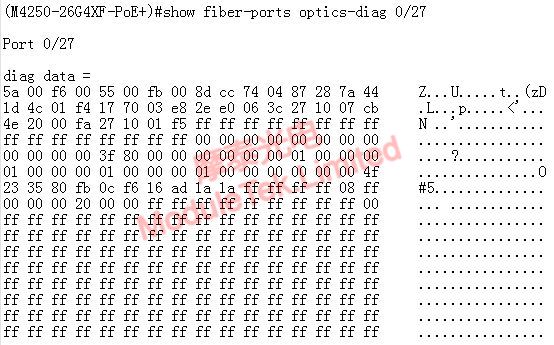

图3 光模块识别信息

4 交换机读取模块eeprom数据

        执行命令“show fiber-ports optics-eeprom slot/port” ，查看接入光模块的A0区域信息；

        该命令下输出的信息含模块型号、厂商名、序列号、日期等，该内容源于光模块A0Low,A0High数据（以SFP为例）。

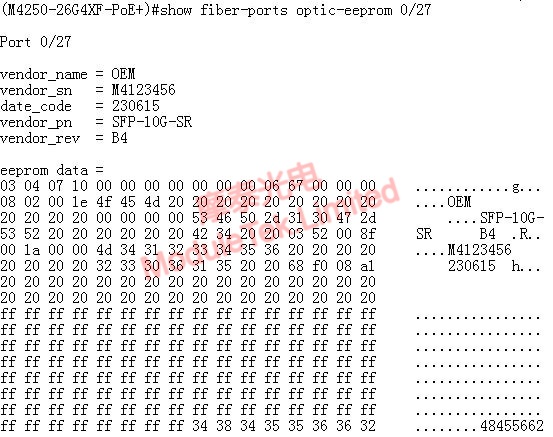

图4 光模块识别信息

5 光模块DDM数据

        执行命令“show fiber-ports optics slot/port” ，查看设备接口上的光模块DDM信息；

        该命令下输出的信息包括实时数据诊断与状态，通过关注接收光功率、发射光功率、温度值、电流值等可以检查两端设备上的光模块工作状态是否正常。

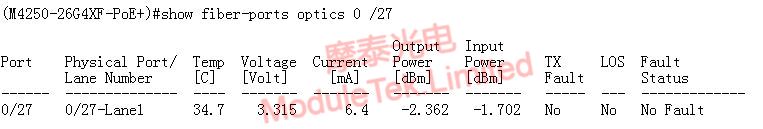

图5 光模块数字诊断

      摩泰光电可提供Netgear交换机兼容的各种光模块，欢迎大家选购。
