典型SAN（存储区域网络）——FC SAN网络结构介绍

       SAN（Storage Area Network）存储区域网络是一种基于块的存储，利用高速架构将服务器和磁盘阵列等存储设备相联。在这个网络中，所有服务器可以对存储设备进行读取和写入，有高吞吐量和低延迟的特点。常见的网络架构有基于FC（光纤通道）的FC SAN和基于iSCSI的IP SAN。本文主要谈谈基于FC（光纤通道）的FC SAN网络结构。

       FC（光纤通道）主要用于搭建具有高速传输的存储网络，FC SAN在架构上通常以光纤作为传输媒介，目前光纤通道的传输速度已经达到128Gb/s。下图给出了典型的FC SAN网络拓扑结构。

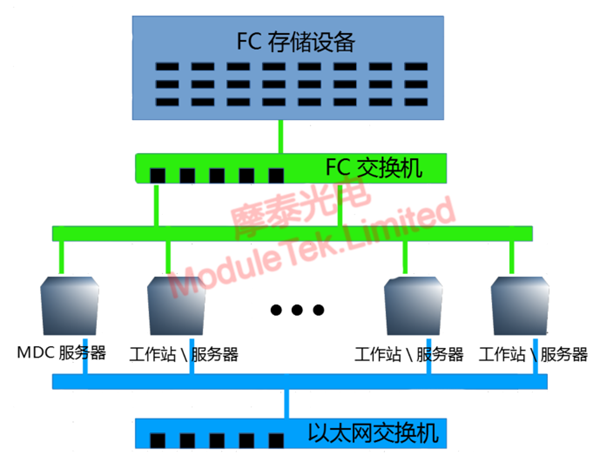

图1 FC SAN网络拓扑结构

       FC存储设备，主要指磁盘阵列、磁带等可以存储数据的载体，可以理解为PC的“硬盘”，这个“硬盘”的容量很大，且可以根据实际需求扩容；

       FC交换机，用于连接存储设备和MDC服务器、工作站\服务器，负责存储设备和工作站\服务器之间实际数据的高带宽低延迟传输，目前主流的FC交换机厂商有Brocade和CISCO；

       MDC服务器，元数据控制器（Meta Data Controller），可以理解为一个“调度员”，工作站\服务器在访问FC存储设备中的数据前先要咨询它数据在哪儿，然后直接去存储设备中的对应位置存取数据；

       工作站\服务器，可理解为各种各样的用户；

       以太网交换机，用于连接MDC服务器和各个工作站\服务器，负责MDC服务器和各个工作站\服务器以及工作站\服务器之间的元数据信息传输和交换；
