光模块应用常见问题排除方法

        根据光模块在交换机上日常应用出现的一些问题，总结了几点排除简单问题的基本方法，基本步骤如下：

        1、需要检查光模块与交换机设备是否匹配：目前市场上的大部分交换机品牌都有自己的兼容性要求，特别是使用第三方兼容性光模块时，需要首先判断当前光模块是否适应该交换机，一般可以通过在交换机上读取端口识别信息来判断光模块是否已经被正常识别；

        例如：将SFP-10GB-SR模块插入到CISCO 4500上后，可以通过交换机命令检查模块是否被识别，模块如果不能正常识别则可能导致交换机端口无法正常工作，下图是CISCO 4500已经正常识别到光模块类型的显示(如果无法正常别导致通信失败，一般需要返回到光模块供应商处进行解决)；

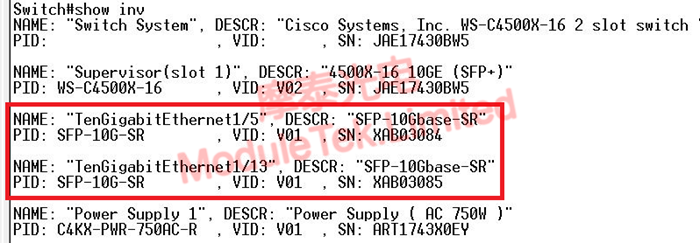

图1 交换机识别模块型号

       2、如果光模块在交换机上可以正常识别，但LINK指示灯异常，无法通信，则需要检查链接的光路是否正常，首先需要排查使用的光纤类型是否正确，单模与多模传输的光模块，一般需要使用对应种类的多模光纤与单模光纤才能正常传输，常见的多模光纤一般为橘红色或水绿色，并且光纤外皮上会标识62.5/125或50/125字样，单模光纤一般为黄色，光纤上会标识G65XX的字样；

       3、检查光纤链路的衰减是否正常，最终接收端接收的光功率是否在最小灵敏度设置的范围内，模块接收到的光功率如果小于灵敏度值，则可能会出现链路工作不稳定，出现误码、CRC错误之类的问题；一般厂商在模块Datasheet当中都有明确标识，有条件的情况下，可以使用手持光功率计对实际模块发射光功率与接收到的光功率进行测试，得出光路衰减是否异常；另一种简单的办法就是利用模块自带的DOM功能，从交换机中读取接收光功率报告值，用来判断接收到的光功率是否处在正常值，如下图所示：

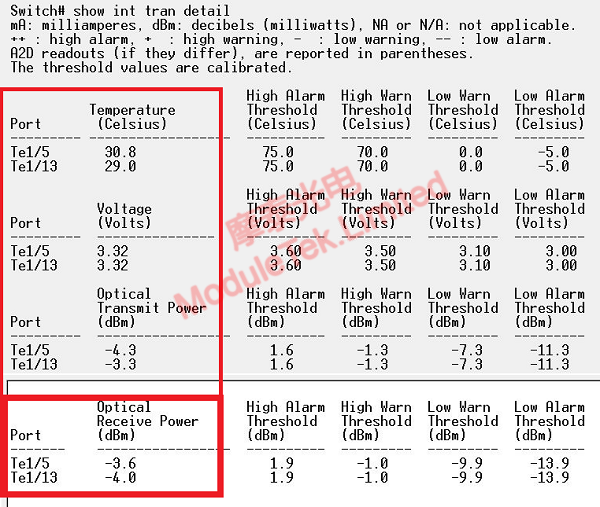

图2 交换上读取出模块DOM值

       4、如果接收光功率小于标称的灵敏度值，则可能光路上存在问题，首先需要检测一下各个光纤连接线是否接好，端面是否有污染，使用光纤端面清洁设备对光纤端面进行清洁（临时也可以用无尘纸清洁）。

       5、如果按上述检测光路衰减正常时，仍无法工作，则可能还需要检测交换机端口的状态，部分交换机的SFP端口是光电复合口，需要配置到光口状态； 也有一部分交换机是多速率复用的端口，例如25G与10G复用，使用10G模块时需要将交换机端口配置到10G速率下；

       6、更多光模块应用问题可以根据我司网站提供的邮箱进行在线咨询。
