光模块在交换机上工作时通常需要通过读取模块内部信息来了解其工作状态，比如模块连接情况与实时收发光、温度等，通过识别模块信息可以检测模块与交换机的编码兼容性；那么如何在使用过程中查看光模块工作状态以及内部信息呢？

下面以摩泰SFP-25G-SR光模块接入Cisco C9300交换机为例，为大家展示在思科交换机上读取接入的光模块信息的具体操作。

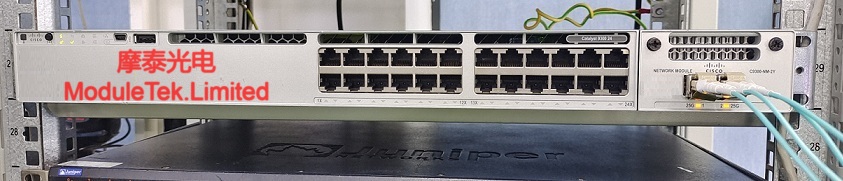

光模块接入交换机示意图

图1 光模块接入交换机示意图

1.光模块的状态

执行命令“show interface interface-type interface-number ” ，查看接口信息；

该命令下输出的信息含接口速率、模块类型、模块link状态（state为UP是光模块工作的前提条件)，还有一些数据统计信息，可用于故障排除。

说明：interface-type interface-number 为模块所在的接口类型与接口号，可以执行命令“show interface status”，查看接口类型，再根据交换机面板确定接口号；不知道接口类型与接口号的情况下，可以不输入，此时将输出所有接口的信息。

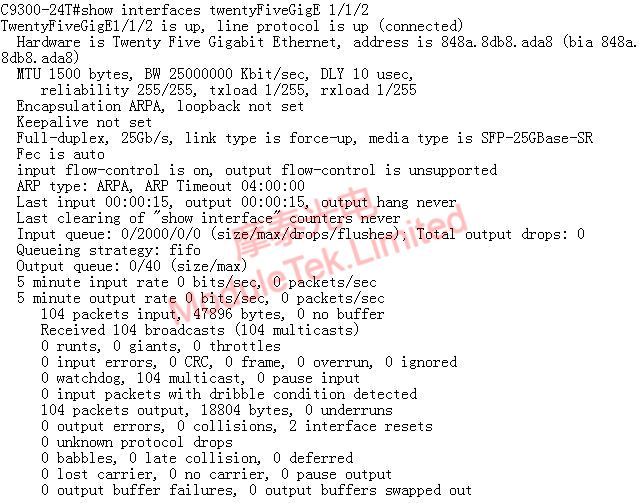

光模块link up状态

图2 光模块link up状态

2. 交换机对模块的识别

执行命令“show inventory” ，查看设备板卡信息以及所有接口上的光模块识别信息；

该命令下输出的信息含模块类型、序列号、思科原厂型号等，该内容源于光模块写入的编码数据。同时可以使用命令“show idprom interface interface-type interface-number ” 查看光模块具体编码定义内容。

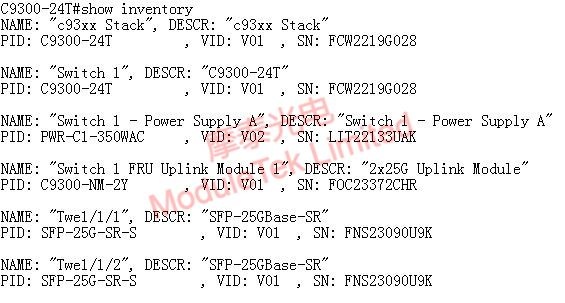

光模块识别信息

图3 光模块识别信息

3. 光模块DDM数据

执行命令“show interfaces interface-type interface-number transceiver detail” ，查看设备接口上的光模块DDM信息；

该命令下输出的信息包括实时数据诊断以及阈值范围，通过关注接收光功率、发射光功率、温度值、电流值等可以检查两端设备上的光模块工作状态是否正常。

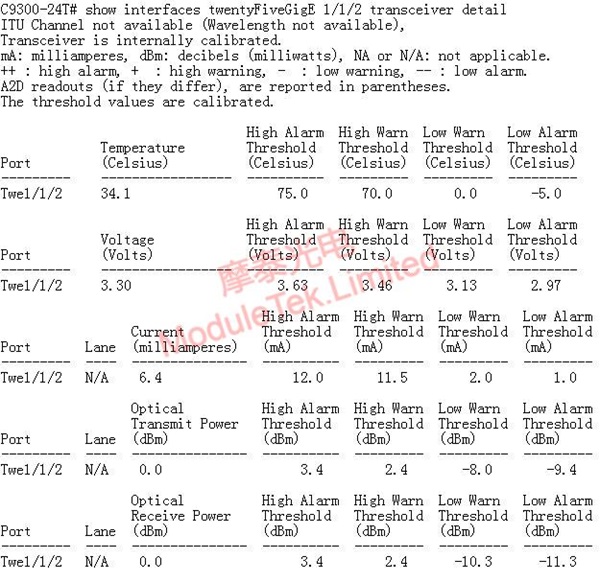

光模块数字诊断

图4 光模块数字诊断

摩泰光电可提供思科交换机兼容的各种光模块，欢迎大家选购。
