在CodingBox上读取模块阈值与实时数字诊断的方法

        CodingBox 云编辑器是ModuleTek 自主研发生产的一款读写码工具，配套EzCoding 程序使用。具有轻便、操作简单等优势，可为用户提供打开/保存编码文件、对模块进行读写码、对读取的编码进行MSA解析、读取模块阈值与实时数字诊断等功能。 光模块数字诊断是判断模块性能的重要参数，用户可以使用CodingBox 云编辑器快速查看模块阈值与实时数字诊断，下面介绍一下如何在CodingBox上读取模块阈值与实时数字诊断：

        一 资料/物料准备

        1、CodingBox 云编辑器；

        2、EzCoding 程序（网站下载 http://www.sfpcodingbox.com/Download.html）；

        3、模块一个（本案例使用SFP-10G-LR模块）；

        4、光纤跳线（本案例使用单模光纤）；

        5、计算机；

        二 操作步骤

        1、测试环境准备：

       ①使用USB线连接CodingBox与计算机，正常连接下，左上角指示灯呈绿色，红色编号显示“1”。

       ②将待测模块LR插入CodingBox SFP口，并使用单模光纤连接LR发射端与接收端。

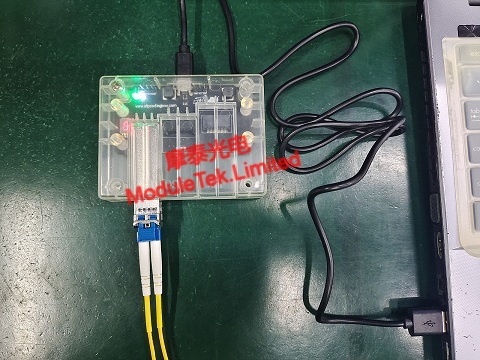

图1 测试环境

        2、启动EzCoding程序：

       ①CodingBox无模块插入时，EzCoding程序左侧TextBoard显示蓝色并识别“NONE”。

       ②CodingBox插入模块时，EzCoding程序左侧TextBoard显示绿色并识别插入模块类型“SFP”；WorkType默认定位“SFP”。

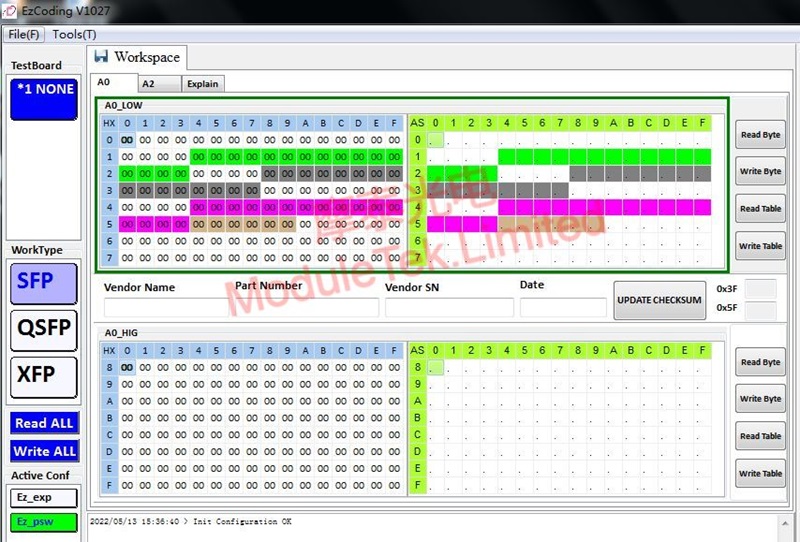

图2 EzCoding程序界面

        3、DOM读取界面功能介绍（只有模块插入EzCoding时，该界面才会显示）：

       ①模块阈值范围：根据模块A2LOW区域写入阈值，自动转换显示温度、电压、电流、发射光功率、接收光功率阈值范围；

       ②实时数字诊断：程序默认勾选“Sequence Read（连续读）”，此时程序读取DOM实时数据，也可选择去掉连续读的勾选，点击“Read DOM”进行单次读取DOM值；光功率默认单位为uW，可通过勾选“Unit dBm”，切换光功率数值单位为dBm；

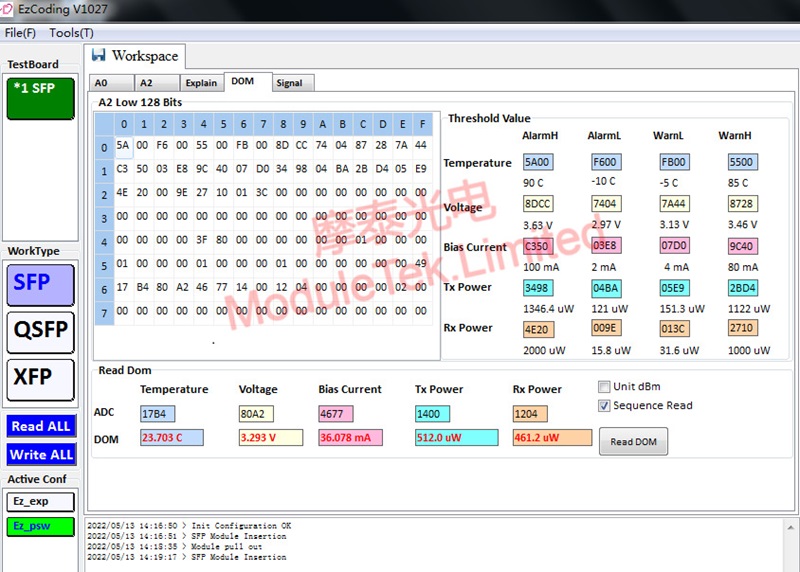

图3 DOM读取界面

        4、将模块插入华为交换机，使用交换机终端读取模块阈值与模块在CodingBox使用EzCoding程序读取阈值一致：

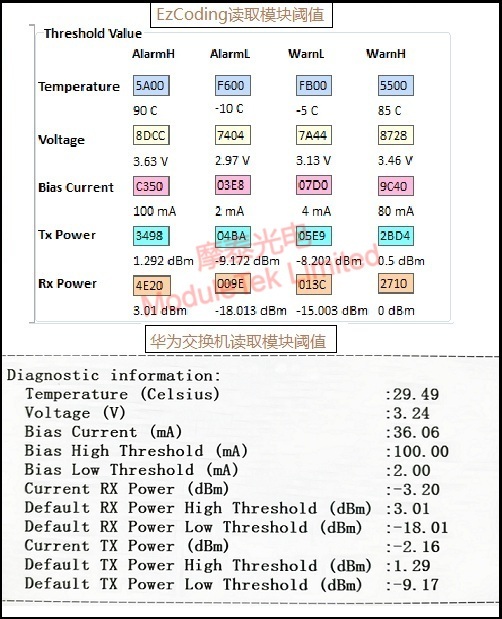

图4 对比华为交换机读取模块DOM

        摩泰光电可提供CodingBox编辑器与配套的EzCoding程序。
